## Emitter Properties-Deteminsim
|
|||
|
|
勾选之后，重复播放的粒子都会是相同（随机值不会起作用）。可以用在制作阶段的效果预览，但需要在制作完后去掉勾选。
|
|||
|
|
|
|||
|
|
## 查看粒子各项数值与Debug技巧
|
|||
|
|
在Niagara编辑器中的Window选项卡中开启Attribute Spreadsheet。即可对粒子数据进行捕获并查看。
|
|||
|
|
|
|||
|
|
你可以在给粒子设置Debug材质的方式来进行指定粒子的查看。具体的方式为：通过Niagara（Bindings）传递参数，之后材质中使用Debug节点进行显示。
|
|||
|
|
### 按下键盘上的Pause键可以暂停
|
|||
|
|
同时再按F8可以自由转换视角，或者在编辑器中点击Eject，结束对Character的控制，以此切换为自由观察视角来进行观察。
|
|||
|
|
### 在play或者Simulate下按下;开启DebugCamera装下
|
|||
|
|
在这个状态下有着各种调试功能。还可以检查场景剔除情况。
|
|||
|
|
|
|||
|
|
## Niagara系统的数据传递
|
|||
|
|
https://zhuanlan.zhihu.com/p/74796515
|
|||
|
|
1. 从外界把数据传进来<br>
|
|||
|
|
主要通过ParameterCollection或者直接对NiagaraSystem进行数据设置。（这个数据需要加到Niagara变量中的User标签下）
|
|||
|
|
2. Emitter内部数据传递<br>
|
|||
|
|
本质上是使用MapGet和MapSet通过名字来找到数据的。
|
|||
|
|
3. NiagaraModuleScript之间的数据传递<br>
|
|||
|
|
4. Emitter之间的数据传递<br>
|
|||
|
|
在ParticleUpdate里添加事件。（因为需要跟踪粒子Id，所以需要勾选RequiresPersistentIds）<br>
|
|||
|
|
在需要监听事件的Emitter中的EventHandler中添加监听事件即可。
|
|||
|
|
|
|||
|
|
## 调节场景中的Niagara粒子播放速度
|
|||
|
|
命令行输入Slomo [倍率]，即可调节播放速度，例如输入Slomo 0.1，就可以慢动作观察粒子播放了。
|
|||
|
|
|
|||
|
|
## 使用CurveAsset与CurveAtlasAsset将渐变信息导入材质中
|
|||
|
|
CurveAtlas可以用于制作渐变贴图，它支持的渐变条数与TextureSize有关（一行一条渐变）。之后再材质编辑器是使用CurveAtlasRowParameter节点即可读取渐变信息。
|
|||
|
|
|
|||
|
|
给CurveTime输入节点连上上UV节点的R通道即可观察渐变效果。如果把黑白渐变图连上，那结果就会被染色成渐变效果。
|
|||
|
|
|
|||
|
|
CurveAtlas除了可以调整颜色值，还可以通过调整Alpha值曲线来调整边缘效果。
|
|||
|
|
|
|||
|
|
另一种思路就是使用材质编辑器中的Gradient系列节点。
|
|||
|
|
## 让特效具有立体感
|
|||
|
|

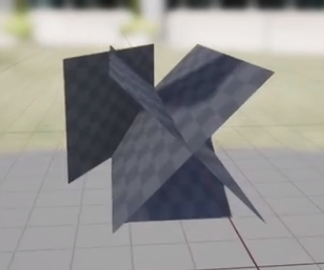

粒子模型使用穿插面片：
|
|||
|
|
|
|||
|
|
|
|||
|
|

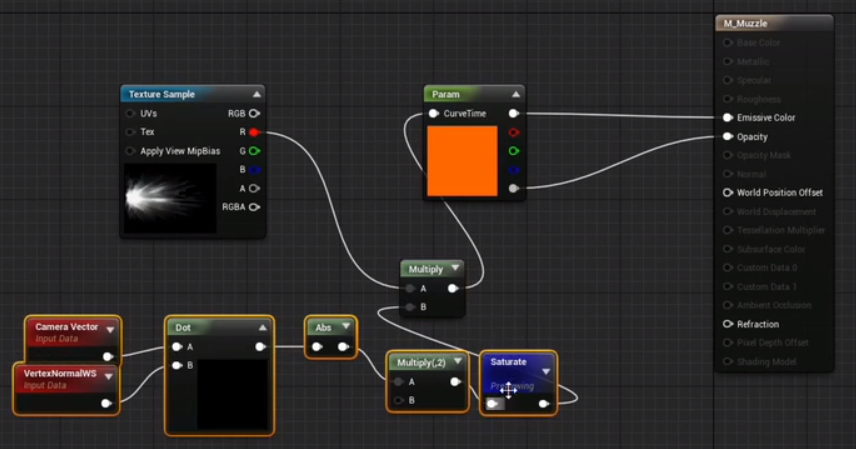

使用Fresnal或者DotProduct节点（记得使用abs），与黑白Ramp贴图相乘，以此来减弱接近平行的面片渲染效果。（记得勾选双面渲染）
|
|||
|
|
|
|||
|
|
|
|||
|
|
## Ribbon与Beam
|
|||
|
|
Beam也是使用Ribbon进行渲染的。差别在于，Ribbon是一个一个发射粒子，之后再渲染飘带模型。 Beam是一下就生成完所有粒子的，之后再渲染飘带模型。
|
|||
|
|
### 设置步骤
|
|||
|
|
1. 在EmitterUpdate中添加BeamEmitterUpdate
|
|||
|
|
2. 在ParticleSpawn中添加SpawnBeam
|
|||
|
|
3. 在Render中添加RibbonRenderer
|
|||
|
|
|
|||
|
|
记得勾选AbsoluteBeamEnd将本地坐标转化为世界坐标。
|
|||
|
|
### 调整宽度
|
|||
|
|
在ParticleSpawn中添加Initialize Ribbon
|
|||
|
|
### 控制Ribbon UV
|
|||
|
|
1. 在UV0Tiling Distance设置数值
|
|||
|
|
2. 在材质编辑器中的对UV进行求余数运算。
|
|||
|
|
|
|||
|
|
个人认为或许使用WorldPosition应该可以把。
|
|||
|
|
|
|||
|
|
## 另一种给材质传递传递数据的方法
|
|||
|
|
对一个StaticMesh调用SetCustom Primtive Data XXX。（可以是float、Vec2、vec3、vec4）之后在材质编辑器中新建一个变量节点，之后在变量节点的Details-CustomPrimitiveData选项卡中，勾选UseCustomPrimitveData。
|
|||
|
|
|
|||
|
|
它的消耗比Dynamic Material Instance少的多，而且不同的Component都是相互独立的，不像材质集是全局的。
|
|||
|
|
## 性能调试
|
|||
|
|
Shift+Ctrl+,开启GPU Visualizer
|
|||
|
|
|
|||
|
|
限制：其基类必须是Primtive。
|
|||
|
|
|
|||
|
|
## 直接控制SubImageIndex变量
|
|||
|
|
通过修改SubImageIndex变量的方式来直接控制SubMaterial渲染结果。
|
|||
|
|
|
|||
|
|
### 使用随机值进行采样
|
|||
|
|
可以在Niagara里设置一个变量，在使用SetParameter节点对这个变量赋予随机值，之后使用这个随机值变量对曲线进行采样。（将这个值赋予CurveIndex）
|
|||
|
|
|
|||
|
|
### 碰撞
|
|||
|
|
碰撞类型需要与粒子类型相同（GPU与CPU）。同时使用的粒子材质需要是Translucent，使用Mask会影响场景深度，使得Depth不正确，从而导致模拟出问题。
|
|||
|
|
|
|||
|
|
下雨逻辑，GPU判定碰撞，产生事件，计算碰撞时间与法线，之后生成水花（SubImage）
|
|||
|
|
|
|||
|
|
If you open the Material function "Imposter_ThreeFrameBlend" you will have to go to each "World to Loc" node and edit the shader code by replacing Primitive by GetPrimitiveData(Parameters.PrimitiveId).
|
|||
|
|
|
|||
|
|
In the material editor go to Window and then "Find results"
|
|||
|
|
There you can search for "Custom" this will look for every custom node with custom code. Cycle through every result until you find a World to Loc node.
|
|||
|
|
Then you can proceed to edit the code. There are a total of 5 nodes which you need to edit.
|
|||
|
|
|
|||
|
|
The edited code for me looks like this :
|
|||
|
|
```c++
|
|||
|
|
#if USE_INSTANCING || IS_MESHPARTICLE_FACTORY
|
|||
|
|
return mul(InWorldVector, transpose(Parameters.InstanceLocalToWorld));
|
|||
|
|
#else
|
|||
|
|
return mul(InWorldVector, (MaterialFloat3x3)GetPrimitiveData(Parameters.PrimitiveId).WorldToLocal);
|
|||
|
|
#endif
|
|||
|
|
```
|
|||
|
|
And like this :
|
|||
|
|
```c++
|
|||
|
|
#if USE_INSTANCING || IS_MESHPARTICLE_FACTORY
|
|||
|
|
float3 temp;
|
|||
|
|
temp.x = length(TransformLocalVectorToWorld(Parameters, float3(1,0,0)));
|
|||
|
|
temp.y = length(TransformLocalVectorToWorld(Parameters, float3(0,1,0)));
|
|||
|
|
temp.z = length(TransformLocalVectorToWorld(Parameters, float3(0,0,1)));
|
|||
|
|
return mul(InWorldVector, (MaterialFloat3x3)transpose(Parameters.InstanceLocalToWorld)) / (temp*temp);
|
|||
|
|
#else
|
|||
|
|
return mul(InWorldVector, (MaterialFloat3x3)GetPrimitiveData(Parameters.PrimitiveId).WorldToLocal);
|
|||
|
|
#endif
|
|||
|
|
```
|
|||
|
|
---
|
|||
|
|
- https://answers.unrealengine.com/questions/882887/index.html
|
|||
|
|
- https://docs.unrealengine.com/en-US/Programming/Rendering/MeshDrawingPipeline/4_22_ConversionGuide/index.html
|
|||
|
|
primitive replace by GetPrimitiveData(Parameters.PrimitiveId)
|
|||
|
|
```c++
|
|||
|
|
#if USE_INSTANCING || IS_MESHPARTICLE_FACTORY
|
|||
|
|
return mul(InWorldVector, transpose(Parameters.InstanceLocalToWorld));
|
|||
|
|
#else
|
|||
|
|
return mul(InWorldVector, (MaterialFloat3x3)Primitive.WorldToLocal);
|
|||
|
|
#endif
|
|||
|
|
```
|
