vault backup: 2023-12-18 11:48:10

03-UnrealEngine/卡通渲染相关资料/卡通渲染开发总览.md

@@ -29,6 +29,13 @@ rating: ⭐
 5. 实现一波Anti-Lut。
 6. Toon曝光偏移、模仿李兄的暗处的ShadowColor适配。

+# 渲染功能兼容的游戏
+- [ ] 罪恶装备
+- [ ] 原神
+- [ ] 星穹铁道
+- [ ] 绝区零
+- [ ] 蓝色协议
+
 # 卡通渲染引擎功能总览（按照渲染顺序进行排序）
 - GBuffer For ToonShaderModel
 	- [[GBuffer&Material&BasePass]]
@@ -102,7 +109,6 @@ rating: ⭐
 - [ ] 丝袜 https://zhuanlan.zhihu.com/p/636157482

 [[厚涂风格研究与开发笔记]]
-
 - ShaderModel
 	- 分阶着色
 		- 二阶化：

03-UnrealEngine/卡通渲染相关资料/渲染功能/ShaderModel/GBuffer&Material&BasePass.md

@@ -21,61 +21,52 @@ half PerObjectGBufferData;

 ToonGBuffer修改&数据存储：
 ```c#
-OutGBufferA = PerObjectGBufferData => 可以存储额外的有关Tonn渲染功能参数。
-OutGBufferB:Metallic/Specular/Roughness => ToonHairMask OffsetShadowMask/SpcularMask/SpecularValue
-OutGBufferD = CustomData.xyzw => ShaderColor.rgb/NoL
-OutGBufferE = GBuffer.PrecomputedShadowFactors.xyzw => /RimLightMask/DiffuseOffset/RimLightWidth
-OutGBufferF = velocity => OutlineWidth/OutlineID/OutlinePaint/OutlineZShift
+OutGBufferA:PerObjectGBufferData => 可以存储额外的有关Tonn渲染功能参数。
+OutGBufferB:Metallic/Specular/Roughness =>
+			? / SpcularMask(控制高光形状与Mask) / ? / ?
+			//ToonHairMask OffsetShadowMask/SpcularMask/SpecularValue
+OutGBufferD:CustomData.xyzw =>
+			ShaderColor.rgb / NoLOffset //ShadowColor这里可以在Material里通过主光向量、ShadowStep、Shadow羽化计算多层阴影效果。
+OutGBufferE:GBuffer.PrecomputedShadowFactors.xyzw =>
+			ToonDataID/ ToonObjectID(判断是否是一个物体) /OutlineMask 控制Outline绘制以及Outline强度 / ToonAO
+OutGBufferF:velocity =>
+			? / ? / ? / ?
 ```

+蓝色协议的方案
+![[蓝色协议的方案#GBuffer]]

+## Toon PerObjectGBufferData具体功能表
+从3开始，0、1、2已被占用。
+- ?

-```
-| GBuffer  | 表头                                                                                  |
-| -------- | ------------------------------------------------------------------------------------- |
-| GBufferB | OffsetShadowMask SpcularMask SpecularValue EncodeShadingModelIdAndSelectiveOutputMask |
-| GBufferD | ShaderColor.rgb NoL                                                                   |
-| GBufferE |                                                                                       |
-| GBufferF | ID                                                                                    |
-```
+## ToonData

-## Ba8eColor与ShadowColor
-- 原神里ShadowColor还会接收其他物体的阴影投射，没有自投影;蓝色协议可能也没有自投影。
-
-BaseColor与ShadowColor的过渡需要Step、Feather、Offset等参数，可以直接制作一个HalfLambert的渐变贴图之后使用View传递。因为有多个贴图所以还需要ID贴图指定。但这样需要考虑一个问题：
-9体上的同一个ID区域的BaseColor与ShadowColor是否都是一样的
-- 如果不一样就需要再传递一个ShadowColor.rgb到GBuffer里。
-- 不管如何手绘的补充暗部也是需要加到GBuffer中的
-这决定传递到View里面的渐变贴图是彩色还是暗色
-
-### 预计算贴图方案（构想）
-Toon渲染一般会使用HalfLambda。之后使用Feather、Step等参数对过渡边界进行调整
-使用 渐变贴图查表来实现 渐变、二阶化。以此代替羽化、step等参数。
-使用ID贴图指定，或者通过BaseColor值来查询？

 ## 高光
 - PBR高光（使用Roughness控制是否可行？是否需要传入GBuffer一个Mask贴图）
 - 自定义高光：高光贴图、高光颜色、参数化高光形状、多层高光

-## 描边
-- 原神的描边好像是后处理
-- 蓝色协议
-![[08-Assets/Images/ImageBag/UrealEngineNPR/原神_描边.png]]
-![[08-Assets/Images/ImageBag/UrealEngineNPR/原神截图_描边.png]]
-
-TODO：考虑使用顶点色来控制宽度，使用顶点色G
-
-## 顶点色
+# 顶点色
+## 蓝色协议
 用于存储一些低精度数据，插值即可
-- R:
-- G:描边宽度
-- B:
+- 顶点色：
+	- R:阴影区域控制（强度） 0~1
+	- G:描边宽度
+	- B:ToonAO
+- 第二套顶点色（UV Channel1）：
+	- R:深度偏移
+	- G:用来区分内轮廓不同部位的ID

-蓝色协议的R:阴影区域标记 与 B:Ao，而罪恶装备使用贴图来传递信息。
-
-## lightmap
-### 罪恶装备
-![](https://pic2.zhimg.com/80/v2-56012886fafbaf36932f03b0ad65a165_720w.jpg),G为阴影控（AO），R为高光强度参数，金属和光滑材质的部分设置的更大一些。B通道：用于照明控制。最大值为高光，反之，值越小高光越淡。![](https://pic4.zhimg.com/80/v2-748ebbdd4da3efe74054c8215be8b023_720w.jpg)
+蓝色协议的R:阴影区域标记 与 B:AO，而罪恶装备使用贴图来传递信息。
+## 罪恶装备
+对阴影判断阈值的偏移。（见前面着色部分，顶点AO+手绘修正）
+R:阴影偏移
+G:轮廓线根据与相机的距离扩大多少的系数
+B:等高线 Z 轴偏移值
+
+# 罪恶装备
+![](https://pic2.zhimg.com/80/v2-56012886fafbaf36932f03b0ad65a165_720w.jpg)8,G为阴影控（AO），R为高光强度参数，金属和光滑材质的部分设置的更大一些。B通道：用于照明控制。最大值为高光，反之，值越小高光越淡。![](https://pic4.zhimg.com/80/v2-748ebbdd4da3efe74054c8215be8b023_720w.jpg)
 ![](https://pic2.zhimg.com/80/v2-74e1a9fba264af2b18e66616d9f86831_720w.jpg)

 https://zhuanlan.zhihu.com/p/360229590一文中介绍了崩坏3与原神的计算方式
@@ -118,7 +109,7 @@ G : 轮廓线根据与相机的距离扩大多少的系数
 B : 等高线 Z 轴偏移值
 A : 轮廓厚度系数。0.5为标准，1为最大厚度，0为无等高线

-### 蓝色协议
+# 蓝色协议
 [[蓝色协议的方案]]

-### 米哈游
+# 米哈游

03-UnrealEngine/卡通渲染相关资料/渲染功能/描边/描边.md

@@ -9,6 +9,11 @@ rating: ⭐
 - 后处理描边
 - MeshDraw描边

+# 其他游戏做法
+## 蓝色协议
+采用后处理、Backface以及预绘制描边。
+[[蓝色协议的方案#轮廓]]
+
 # 杂项
 ## 李兄实现Outline思路
 ### Depth与Normal描边

03-UnrealEngine/卡通渲染相关资料/演讲笔记/蓝色协议的方案.md

@@ -107,12 +107,12 @@ TAA会导致勾线变糊，所以用了UE的Responsive AA，用stencil标记了

 ## GBuffer
 ```c#
-GBufferB:Metallic/Specular/Roughness=>ToonHairMask OffsetShadowMask/SpcularMask/SpecularValue
-OutGBufferD = CustomData.xyzw=》ShaderColor.rgb/NoL
-OutGBufferE = GBuffer.PrecomputedShadowFactors.xyzw=》 /RimLightMask/DiffuseOffset/RimLightWidth
+GBufferB:Metallic/Specular/Roughness => ToonHairMask OffsetShadowMask/SpcularMask/SpecularValue
+OutGBufferD = CustomData.xyzw => ShaderColor.rgb/NoL
+OutGBufferE = GBuffer.PrecomputedShadowFactors.xyzw => /RimLightMask/DiffuseOffset/RimLightWidth
 OutGBufferF = velocity => OutlineWidth/OutlineID/OutlinePaint/OutlineZShift
 ```
-关闭角色的预计算阴影。
+PS.需要关闭角色的预计算阴影。

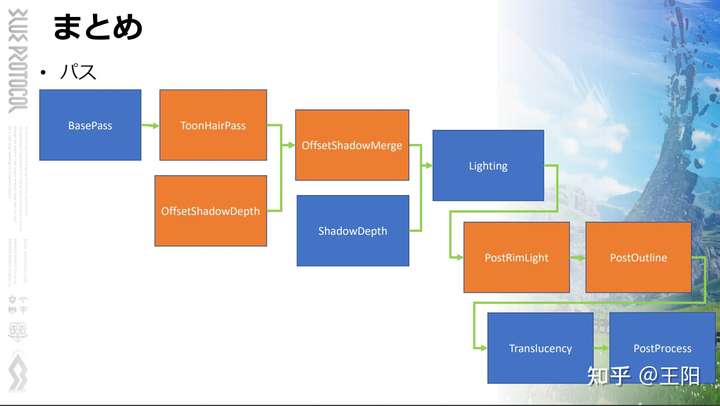

 ## 管线
 ![](https://pic2.zhimg.com/80/v2-e0df1cfdf229e2c50f6a70ca0ee99101_720w.jpg)
