# 前言
|
||||
- UE4 Runtime Virtual Texture 实现机制及源码解析:https://zhuanlan.zhihu.com/p/143709152
|
||||
- UE Virtual Texture图文浅析:https://zhuanlan.zhihu.com/p/642580472
|
||||
- **UE Virtual Texture图文浅析**:https://zhuanlan.zhihu.com/p/642580472
|
||||
|
||||
## 相关概念
|
||||
- Virtual Texture：虚拟纹理，以下简称 VT
|
||||
@ -18,7 +18,72 @@ rating: ⭐
|
||||
- PageTable Texture：包含虚拟纹理页表数据的纹理资源，通过此纹理资源可查询 Physical Texture Page 信息。有些 VT 系统也叫 Indirection Texture，由于本文分析 UE4 VT 的内容，这里采用 UE4 术语。
|
||||
- PageTable Buffer：包含虚拟纹理页表数据内容的 GPU Buffer 资源。
|
||||
|
||||
相关类：
|
||||
### 地址映射
|
||||
地址映射在Virtual Texture是一个很重要的环节，就是如何将一个Virtual Texture的texel映射到Physical Texture的texel上，这里还需要适配当高分辨率的page没有加载的情况，需要得到已经加载的对应低分辨率的page地址。
|
||||
#### 四叉树映射
|
||||
|
||||
这里每个四叉树的节点的内容存的就是bias和scale,这样就可以将虚拟纹理的地址转换成物理纹理的地址了，假如没有找到，也可以用父节点的地址来得到低分辨率的。但是这里要找到对应的节点需要搜索这个四叉树，搜索的速度取决于树的高度，也就是mipmap的层级，在差的低mip的地址上效率会比较差。
|
||||
### Feedback Rendering
|
||||

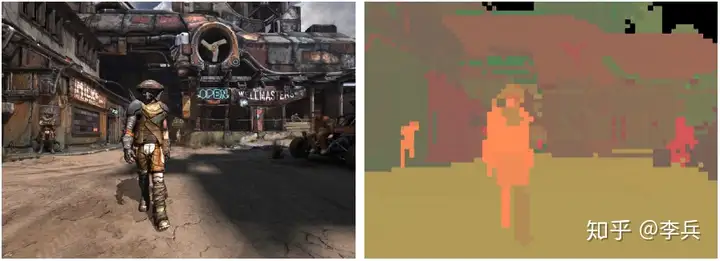

在Virtual Texture中一个很重要的事情是要有一个可以决定加载哪些page的策略，这个策略就是要有一个叫Feedback Rendering的过程。这个可以设计为一个单独的pass，或者跟Pre-Z或者GBuffer同时。渲染生成的这张texture里面存的就是虚纹理的page坐标，mip level和可能的虚纹理id（用来应对多虚纹理的情况）。
|
||||
|
||||
|
||||
可以看到上图，由于page的变化在屏幕空间是比较低的，所以Feedback的RT是不需要全分辨率的，低分辨率渲染就可以了。对于半透明物体或者alpha test的物体，在Feedback Rendering的过程中只能当作是不透明物体来渲染，那样就会在屏幕像素上随机产生当前像素的可能结果。与之相类似的，如果一个屏幕像素用到了两个page，也会是随机出现一种在最后的结果RT上。这样虽然可以让所有需要的page都加载，但是，可能会遇到另外一个问题，那就是可能会发生这一帧加载的page，下一帧的时候被卸载掉了，然后再下一帧又要加载，这样会导致物理纹理一直在置换，即便屏幕像素并未改变，物理纹理的page也无法稳定下来。为了解决这个问题，需要设计一个调色板，对于半透明物体，间隔出现全透明或者不透明，对于多page的情况，则需要设计为间隔出现不同page的结果，这样就能同时加载所有page，并且保持稳定。但是，如果出现了多层半透明物体的叠加或者多个page的情况，如何设计一个合理的调色板变成了一个问题。这里可以考虑为每个像素匹配一个linked list，这个需要额外的硬件支持，叫structured append and consume buffers。
|
||||
|
||||

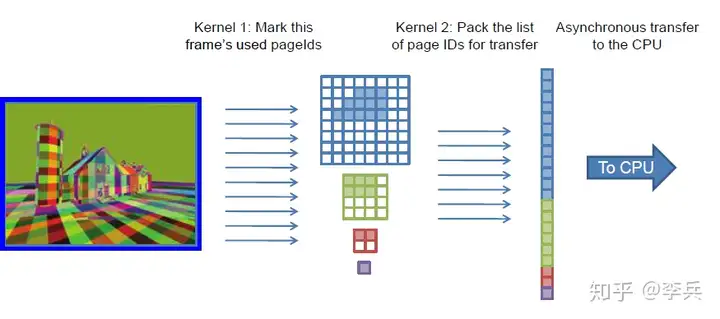

接着就是对这个Feedback的结果进行分析了，分析需要将Feedback的结果读回CPU，这里可以使用compute shader解析这个结果，然后输出到一个更简单的buffer上去：
|
||||
|
||||
|
||||
这样可以使回读操作更快，处理page更新也能更快。对于如何更新page，也需要策略，我们需要尽量不阻塞执行，异步的加载page，但是对于完全不存在任何一个mip的page，我们还是需要同步加载防止显示出错。在异步的过程中，我们需要对需要加载page设置优先级，比如需要加载的mip level和已经存在的mip level相差越大的优先级越高，被越多像素要求加载的page的优先级越高，这里需要设计一个完整的加载策略。
|
||||
|
||||
### Texture Poping
|
||||
由于page是异步加载的，这是有延时的，当加载的mip比当前显示的差很远的时候，我们渲染会使用新加载的更清晰的mip,这样我们会看到非常明显的跳变。假如我们用了软实现的Tri-linear Filtering，那么当加载的mip level跟当前显示的mip level相差很大的时候，需要做一个delay，等待中间的mip page的加载，然后再去更新。对于没有Tri-linear Filtering的实现，就得逐渐更新page，使得过度平滑。一个可能的方法是，upsample低分辨率的mip，直到高分辨率的mip加载。但是，这样仍然会出现跳变，由于采样的位置其实发生了突变。
|
||||
|
||||
|
||||

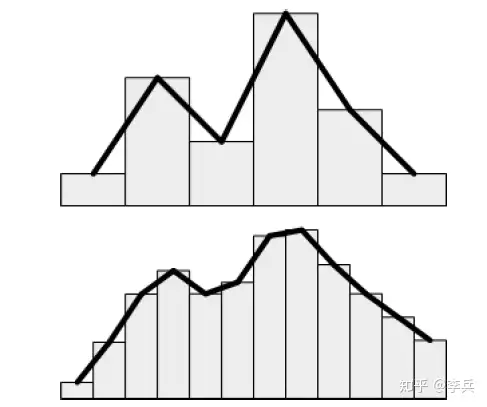

上图可以看到，当分辨率增加2倍之后，结果会发生很大的不同。解决的方案是，先把upsample的低分辨率page加载到一个物理纹理的page，当高分辨率的加载好了，插值过度那个物理纹理的page，这样采样的位置没有发生改变，只是每个像素的颜色在渐变，就不会有跳变出现了。
|
||||
|
||||
# UE5VirtualTexture相关实现
|
||||
为读向往大佬文章的学习笔记。
|
||||
|
||||
## VT 系统概述
|
||||
从原理上来说，VT 系统主要由 2 大阶段构成，VT 数据准备和 VT 运行时采样阶段。
|
||||
1. VT 数据准备阶段：
|
||||
1. 生成 VT feedback 数据
|
||||
2. 生成 VT 纹理数据，并更新到指定 VT Physical Texture 对应的 Page
|
||||
3. 根据 feedback 数据生成并更新 PageTable 数据
|
||||
2. VT 运行时采样阶段：
|
||||
1. 根据屏幕空间坐标以及相关信息生成 VT Physical Texture UV
|
||||
2. 对 VT Physical Texture 执行采样
|
||||
|
||||
UE4 的 RVT 基本上也是按照这个原理和流程来实现的，本文就按照这个顺序来详细讲解。在讲解之前，为了便于后续理解，先来了解下 UE5 RVT 的实现机制。
|
||||
|
||||
## UE5 RVT 实现机制概述
|
||||
IVirtualTexture 是 UE5 VT 最重要的接口，它是如何产生 VT 数据的接口，主要有两个抽象函数
|
||||
- RequestPageData，请求页面数据
|
||||
- ProducePageData，产生页面数据
|
||||
|
||||
在UE5中其子类有：
|
||||
- FLightmapPreviewVirtualTexture
|
||||
- FNullVirtualTextureProducer
|
||||
- FRuntimeVirtualTextureProducer
|
||||
- FUploadingVirtualTexture
|
||||
- FVirtualTextureAddressRedirect
|
||||
- FVirtualTextureLevelRedirector
|
||||
|
||||
对于 RVT 来说，实现此接口的是 FRuntimeVirtualTextureProducer，也就是作为运行时产生 Page 纹理数据的类，对于 SVT 来说，实现此接口的是 FUploadingVirtualTexture，用于从磁盘中流送上传 Page 纹理数据。
|
||||
FVirtualTextureSystem 是全局单件类，包含了 UE5 VT 系统中大部分核心逻辑和流程，驱动这个系统工作的是 Update 函数，分别在 PC/Console Pipeline 的 FDeferredShadingSceneRenderer::Render 和 Mobile Pipeline 的 FMobileSceneRenderer::Render 中调用.
|
||||
|
||||
在 VT 中只有 Diffuse 是远远不够的，在实际的着色过程中经常需要其它的纹理数据来进行光照计算，比如 Normal、Roughness、Specular 等等，UE4 的 RVT 使用了 Layer 的概念，每个 Layer 代表不同的 Physical Texture，在 UE4 中可以支持底色（Diffuse）、法线（Normal）、Roughness（粗糙度）、高光度（Specular）、遮罩（Mask）等不同内容的 VT，这些数据以 Pack 的方式保存在多张 Physical Texture 的不同通道中，在使用时通过 Unpack 以及组合的形式解算出来进行光照计算。这些 Physical Texture 的寻址信息保存在同一个 VT 上的 PageTable Texture 的不同颜色通道中，下文会详细描述。
|
||||
|
||||
UE4 RVT 中所使用的 GPU 资源有以下 3 种：
|
||||
- PageTable Buffer 用于在 CPU 端只写的 PageTable 数据。
|
||||
- PageTable Texture 用于在采样 VT 时获取指定 VT Physical Texture Page 数据，此资源数据不是在 CPU 端填充，而是由 PageTable Buffer 通过 RHICommandList 在 GPU 上填充。
|
||||
- VT Physical Texture 实际存储纹理数据的资源，通过 VT feedback 从磁盘或运行时动态生成纹理数据，并在 VT 数据准备阶段中更新到 VT Physical Texture 中。
|
||||
|
||||
其中 VT Physical Texture 资源包含在 FVirtualTexturePhysicalSpace 类中，PageTable Buffer/Texture 包含在 FVirtualTextureSpace 类中。
|
||||
|
||||
FVirtualTextureSystem的会提交请求最终会调用**FRuntimeVirtualTextureProducer::ProducePageData()** ，最后会在**FRuntimeVirtualTextureFinalizer::Finalize()** 中 调用 **RuntimeVirtualTexture::RenderPages()** 函数渲染到 VT Physical Texture 上。
|
||||
|
||||
## UE5中相关类
|
||||
- **FVirtualTextureSystem**：单例类，用于全局控制VT流程。
|
||||
- URuntimeVirtualTexture（UObject）
|
||||
- FRuntimeVirtualTextureRenderResource
|
||||
- UVirtualTexture（UObject）
|
||||
@ -377,6 +442,90 @@ void SampleRVT_{ParameterName}(in float3 WorldPosition, out bool bInsideVolume,
|
||||
}
|
||||
```
|
||||
|
||||
RVT的UV计算逻辑在VirtualTextureWorldToUV()中：
|
||||
```glsl
|
||||
float2 VirtualTextureWorldToUV(in float3 WorldPos, in float3 Origin, in float3 U, in float3 V)
|
||||
{
|
||||
float3 P = WorldPos - Origin;
|
||||
return saturate(float2(dot(P, U), dot(P, V)));
|
||||
}
|
||||
```
|
||||
从代码可以看出，根据当前像素的世界空间位置以及 RVT Volume 原点（Volume 左下角）、Volume 边界大小的 UV 范围（经过世界旋转变换的 XY 轴乘以 Volume 缩放-即 Volume 大小-的倒数，这些计算在 **URuntimeVirtualTexture::Initialize()** 中完成），求出当前像素在 RVT 中的 UV 坐标。
|
||||
|
||||
TextureComputeVirtualMipLevel() 函数计算 RVT 的 mipLevel，为了实现较好的混合效果，这里根据当前帧 Id 生成交错的随机 noise 扰动 level。
|
||||
```cpp
|
||||
int TextureComputeVirtualMipLevel(
|
||||
in out VTPageTableResult OutResult,
|
||||
float2 dUVdx, float2 dUVdy, float MipBias,
|
||||
float2 SvPositionXY,
|
||||
VTPageTableUniform PageTableUniform)
|
||||
{
|
||||
OutResult.dUVdx = dUVdx * PageTableUniform.SizeInPages;
|
||||
OutResult.dUVdy = dUVdy * PageTableUniform.SizeInPages;
|
||||
|
||||
// Always compute mip level using MipLevelAniso2D, even if VIRTUAL_TEXTURE_ANISOTROPIC_FILTERING is disabled
|
||||
// This way the VT mip level selection will come much closer to HW mip selection, even if we're not sampling the texture using anisotropic filtering const float ComputedLevel = MipLevelAniso2D(OutResult.dUVdx, OutResult.dUVdy, PageTableUniform.MaxAnisoLog2);
|
||||
|
||||
const float GlobalMipBias = GetGlobalVirtualTextureMipBias();
|
||||
#if VIRTUAL_TEXTURE_MANUAL_TRILINEAR_FILTERING
|
||||
const float Noise = 0.f;
|
||||
#else
|
||||
const float Noise = GetStochasticMipNoise(SvPositionXY);
|
||||
#endif
|
||||
|
||||
const float MipLevel = ComputedLevel + MipBias + GlobalMipBias + Noise;
|
||||
const float MipLevelFloor = floor(MipLevel);
|
||||
OutResult.MipLevelFrac = MipLevel - MipLevelFloor;
|
||||
|
||||
return (int)MipLevelFloor + int(PageTableUniform.vPageTableMipBias);
|
||||
}
|
||||
```
|
||||
|
||||
TextureLoadVirtualPageTableInternal 函数代码如下：
|
||||
```cpp
|
||||
void TextureLoadVirtualPageTableInternal(
|
||||
in out VTPageTableResult OutResult,
|
||||
Texture2D<uint4> PageTable0, Texture2D<uint4> PageTable1,
|
||||
VTPageTableUniform PageTableUniform,
|
||||
float2 UV, int vLevel)
|
||||
{
|
||||
OutResult.UV = UV * PageTableUniform.SizeInPages;
|
||||
|
||||
const uint vLevelClamped = clamp(vLevel, 0, int(PageTableUniform.MaxLevel));
|
||||
uint vPageX = (uint(OutResult.UV.x) + PageTableUniform.XOffsetInPages) >> vLevelClamped;
|
||||
uint vPageY = (uint(OutResult.UV.y) + PageTableUniform.YOffsetInPages) >> vLevelClamped;
|
||||
|
||||
OutResult.PageTableValue[0] = PageTable0.Load(int3(vPageX, vPageY, vLevelClamped));
|
||||
OutResult.PageTableValue[1] = PageTable1.Load(int3(vPageX, vPageY, vLevelClamped));
|
||||
|
||||
#if VIRTUAL_TEXTURE_MANUAL_TRILINEAR_FILTERING
|
||||
// Second page table for trilinear.
|
||||
const uint vLevelClamped2 = clamp(vLevel + 1, 0, int(PageTableUniform.MaxLevel));
|
||||
const uint vPageX2 = (uint(OutResult.UV.x) + PageTableUniform.XOffsetInPages) >> vLevelClamped2;
|
||||
const uint vPageY2 = (uint(OutResult.UV.y) + PageTableUniform.YOffsetInPages) >> vLevelClamped2;
|
||||
|
||||
OutResult.PageTableValue[2] = PageTable0.Load(int3(vPageX2, vPageY2, vLevelClamped2)); OutResult.PageTableValue[3] = PageTable1.Load(int3(vPageX2, vPageY2, vLevelClamped2));
|
||||
// Alternate requests to both mip levels
|
||||
if ((View.FrameNumber & 1u) == 0u)
|
||||
{ vLevel += 1; vPageX = vPageX2; vPageY = vPageY2; }#endif
|
||||
|
||||
// PageTableID packed in upper 4 bits of 'PackedPageTableUniform', which is the bit position we want it in for PackedRequest as well, just need to mask off extra bits
|
||||
OutResult.PackedRequest = PageTableUniform.ShiftedPageTableID;
|
||||
OutResult.PackedRequest |= vPageX;
|
||||
OutResult.PackedRequest |= vPageY << 12;
|
||||
|
||||
// Feedback always encodes vLevel+1, and subtracts 1 on the CPU side.
|
||||
// This allows the CPU code to know when we requested a negative vLevel which indicates that we don't have sufficient virtual texture resolution. const uint vLevelPlusOneClamped = clamp(vLevel + 1, 0, int(PageTableUniform.MaxLevel + 1));
|
||||
OutResult.PackedRequest |= vLevelPlusOneClamped << 24;
|
||||
}```
|
||||
|
||||
这个函数主要 2个作用，一是生成用于寻址 VT Physical Texture 的 PageTableValue，另一个是生成 feedback Request 数据，具体有以下几个步骤：
|
||||
|
||||
1. 根据 UV 寻址模式修正虚拟纹理坐标
|
||||
2. 根据当前 VT 的 Page 数量和上一步修正过的虚拟纹理坐标计算出 VT 坐标对应的 Page 坐标。
|
||||
3. 通过 Page 坐标加上 Page 的 XY 偏移，再根据 mipLevel，计算出 PageTable Texture 的 UV 坐标，然后使用这个 UV 坐标和 mipLevel 采样 PageTable Texture 得到在 Physical Texture 上的信息，保存在 PageTableValue 中，在接下来的流程中使用。
|
||||
4. 将第 3 步计算好的 PageTable Texture 的 Page 坐标和 mipLevel 保存在 VTPageTableResult 中，最后通过 StoreVirtualTextureFeedback 函数写入到 VT feedback Buffer 中。
|
||||
|
||||
VT还存在一个反馈机制，具体可以参考：[[#Pass1的补充VirtualTextureFeedback]]
|
||||
