GameFeatures学习笔记
主要参考了大钊的系列文章：
-
《InsideUE5》GameFeatures架构（二）基础用法 https://zhuanlan.zhihu.com/p/470184973
-
《InsideUE5》GameFeatures架构（三）初始化 https://zhuanlan.zhihu.com/p/473535854
-
《InsideUE5》GameFeatures架构（四）状态机 https://zhuanlan.zhihu.com/p/484763722
-
GameFeatures插件实现了Actions执行和GameFeature的装载
-
ModularGameplay插件实现AddComponent等操作

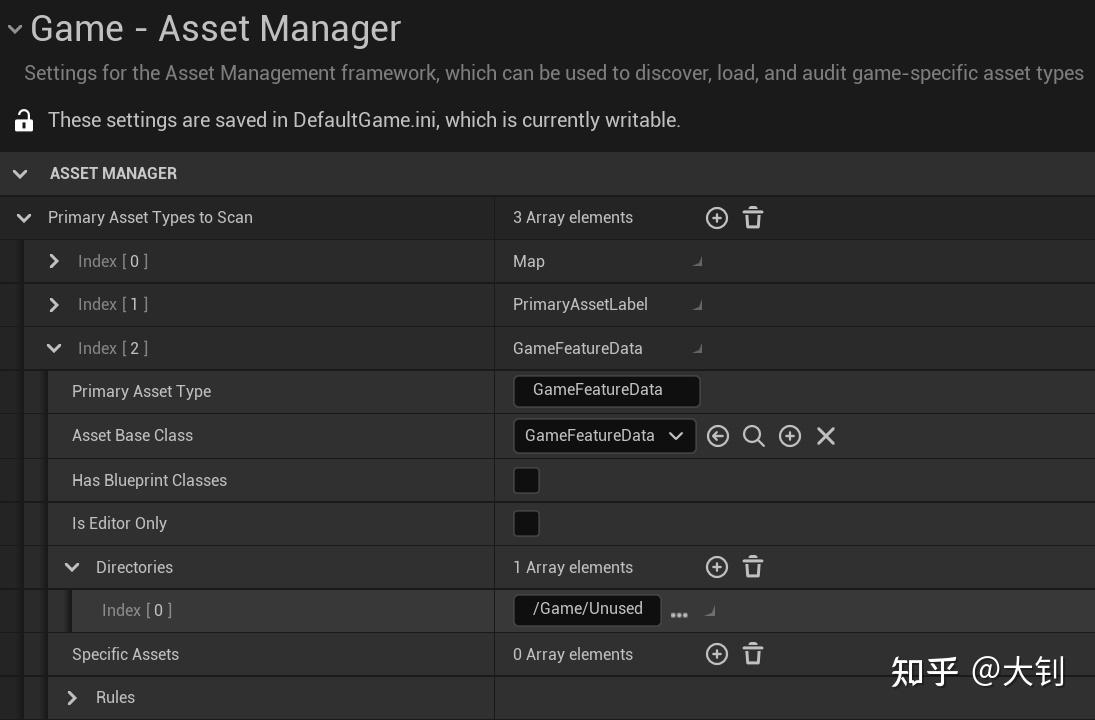

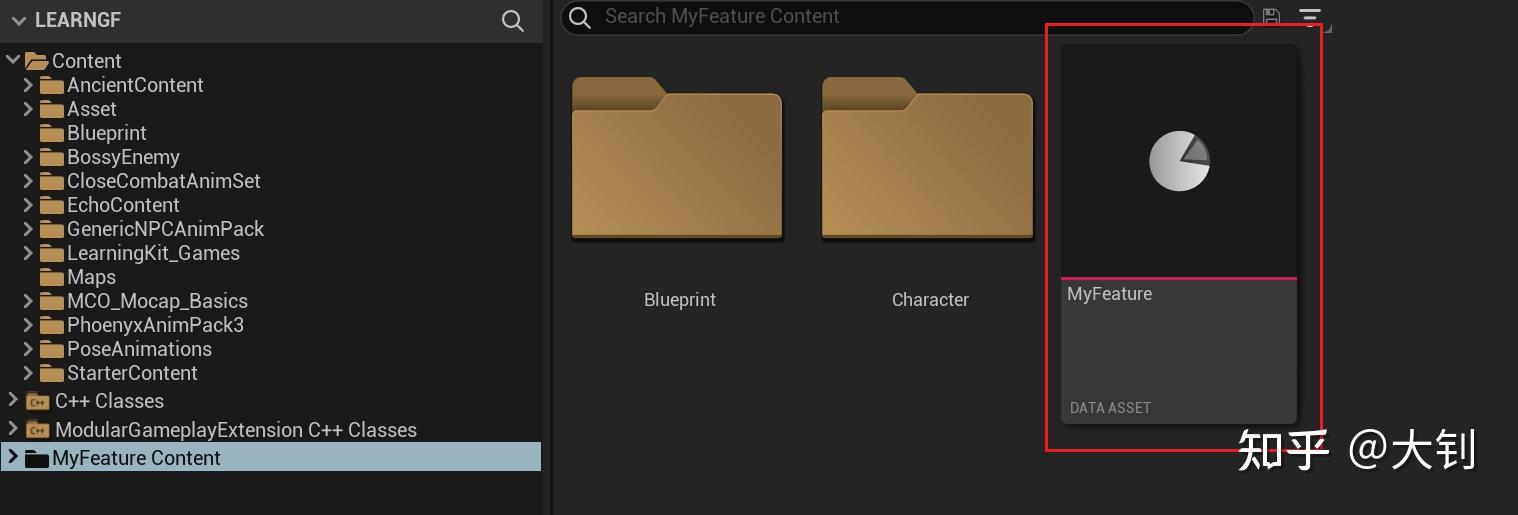

通过插件创建向导新创建的GameFeature会放在GameFeatures文件夹中，也必须放在GameFeature文件夹中。并且会创建GameFeatureData并且想AssetManager注册。GameFeatures的运行逻辑为：调用ToggleGameFeaturePlugin=>触发GameFeatureAction=>做出对应的操作。 做出对应Action操作的Actor对象需要调用UGameFrameworkComponentManager的AddReceiver()与RemoveReceiver()进行注册与反注册。
- GameFeature，缩写为GF，就是代表一个GameFeature插件。
- CoreGame，特意加上Core，是指的把游戏的本体Module和GameFeature相区分开，即还没有GF发挥作用的游戏本体。
- UGameFeatureData，缩写为GFD，游戏功能的纯数据配置资产，用来描述了GF要做的动作。
- UGameFeatureAction，单个动作，缩写GFA。引擎已经内建了几个Action，我们也可以自己扩展。
- UGameFeaturesSubsystem，缩写为GFS，GF框架的管理类，全局的API都可以在这里找到。父类为UEngineSubsystem。
- UGameFeaturePluginStateMachine，缩写为GFSM，每个GF插件都关联着一个状态机来管理自身的加载卸载逻辑。
- UGameFrameworkComponentManager，缩写为GFCM，支撑AddComponent Action作用的管理类，记录了为哪些Actor身上添加了哪些Component，以便在GF卸载的时候移除掉。

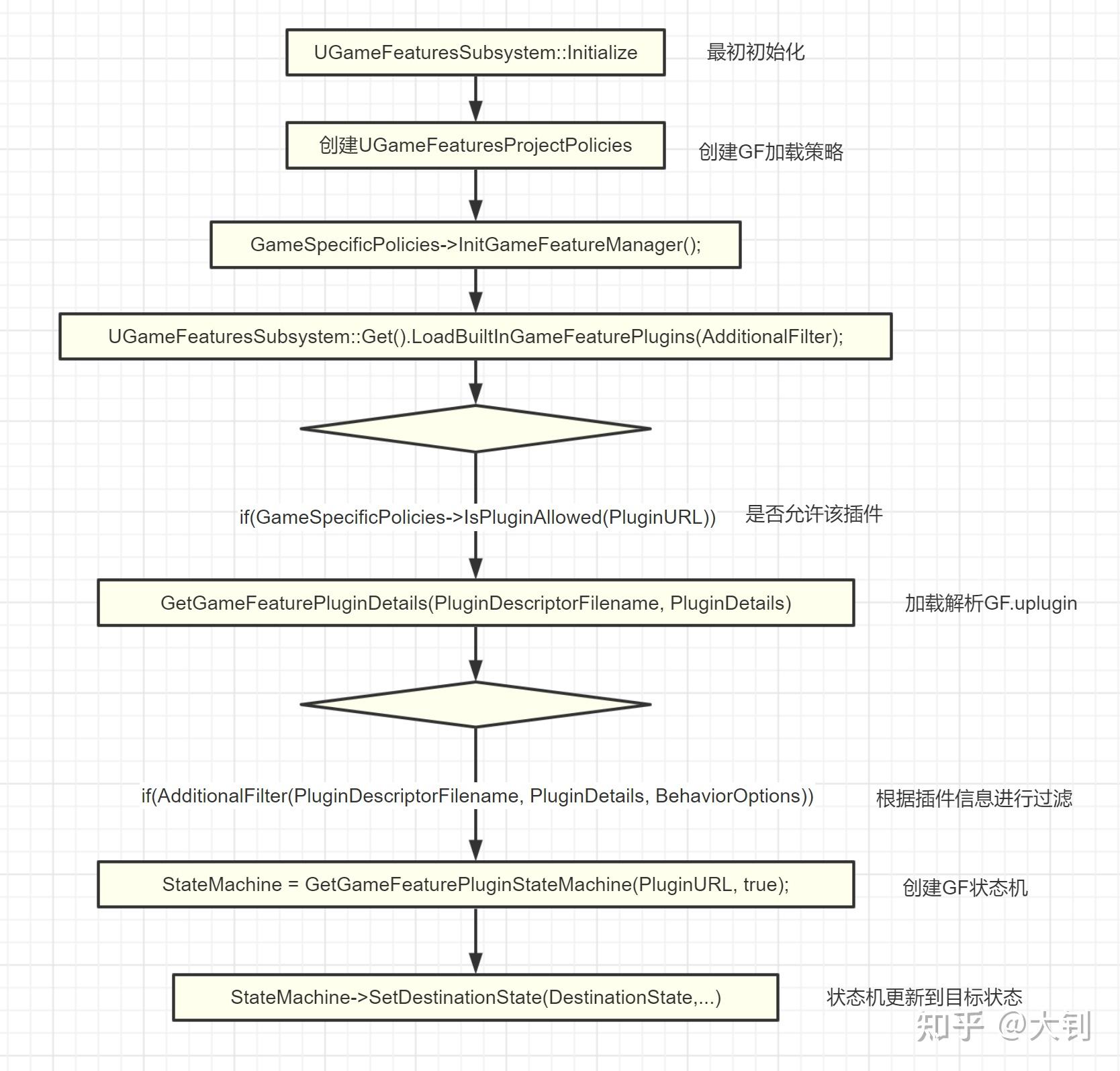

初始化
UGameFeaturesProjectPolicies
GameFeature的加载规则类。UE实现一个了默认类为UDefaultGameFeaturesProjectPolicies。默认是会加载所有的GF插件。如果我们需要自定义自己的策略，比如某些GF插件只是用来测试的，后期要关闭掉，就可以继承重载一个自己的策略对象，在里面可以实现自己的过滤器和判断逻辑。
- GetPreloadAssetListForGameFeature，返回一个GF进入Loading要预先加载的资产列表，方便预载一些资产，比如数据配置表之类的。
- IsPluginAllowed，可重载这个函数来进一步判断某个插件是否允许加载，可以做更细的判断。
可以在项目设置中修改所使用的类。大钊介绍了Additional Plugin Metadata Keys的用法：
举个例子，假设2.0版本的游戏要禁用掉以前1.0版本搞活动时的一个GF插件，可以继承定义一个我们自己的Policy对象，然后在Init里的过滤器里实现自己的筛选逻辑，比如截图里就示例了根据uplugin里的MyGameVersion键来指定版本号，然后对比。这里要注意的是，要先在项目设置里配置上Additional Plugin Metadata Keys，才能把uplugin文件里的自定义键识别解析到PluginDetails.AdditionalMetadata里，才可以进行后续的判断。至于要添加什么键，就看各位自己的项目需要了。
void UMyGameFeaturesProjectPolicies::InitGameFeatureManager()
{
auto AdditionalFilter = [&](const FString& PluginFilename, const FGameFeaturePluginDetails& PluginDetails, FBuiltInGameFeaturePluginBehaviorOptions& OutOptions) -> bool
{ //可以自己写判断逻辑
if (const FString* myGameVersion = PluginDetails.AdditionalMetadata.Find(TEXT("MyGameVersion")))
{
float verison = FCString::Atof(**myGameVersion);
if (verison > 2.0)
{
return true;
}
}
return false;
};
UGameFeaturesSubsystem::Get().LoadBuiltInGameFeaturePlugins(AdditionalFilter); //加载内建的所有可能为GF的插件
}
GF插件的识别是从解析.uplugin文件开始的。我们可以手动编辑这个json文件来详细的描述GF插件。这里有几个键值得一说：
- BuiltInAutoState，这个GF被识别后默认初始的状态，共有4种。如果你设为Active，就代表这个GF就是默认激活的。关于GF的状态我们稍后再详细说说。
- AdditionalMetadata，这个刚才已经讲过了被Policy识别用的。
- PluginDependencies，我们依然可以在GF插件里设置引用别的插件，别的插件可以是普通的插件，也可以是另外的GF插件。这些被依赖的插件会被递归的进行加载。这个递归加载的机制跟普通的插件机制也是一致的。
- ExplicitlyLoaded=true，必须为true，因为GF插件是被显式加载的，不像其他插件可能会默认开启。
- CanContainContent=true，必须为true，因为GF插件毕竟至少得有GFD资产。
状态机

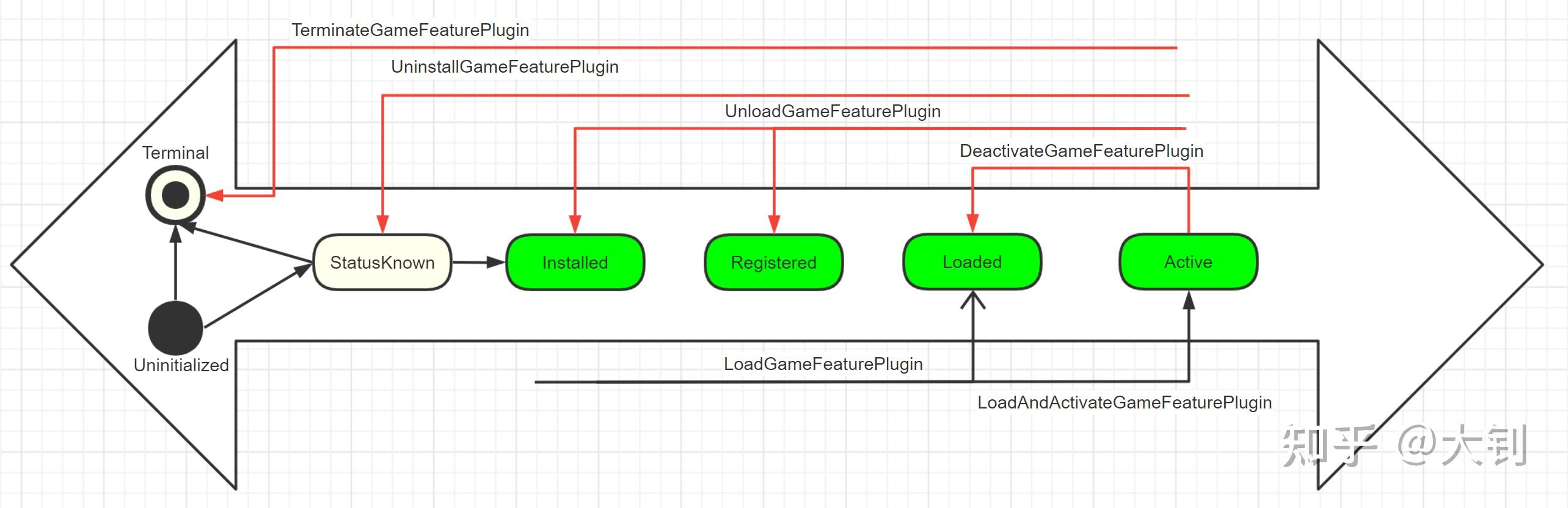

对每一个GF而言，我们在使用的过程中，能够使用到的GF状态就4个：Installed、Registered、Loaded、Active。这4个状态之间可以双向转换以进行加载卸载。
也要注意GF状态的切换流程是一条双向的流水线，可以往加载激活的方向前进，在下图上是用黑色的箭头来表示；也可以往失效卸载的方向走，图上是红色的线表示。而箭头上的文字其实就是一个个GFS类里已经提供的GF加载卸载API。 双向箭头中间的圆角矩形表示的是状态，绿色的状态是我们能看见的，但其实内部还有挺多过渡状态的。过渡状态的概念后面也会解释。值得注意的是，UE5预览版增加了一个Terminal状态，可以把整个插件的内存状态释放掉。
在LoadBuiltInGameFeaturePlugin的最后一步GFS会为每一个GF创建一个UGameFeaturePluginStateMachine对象，用来管理内部的GF状态切换。
void UGameFeaturesSubsystem::LoadBuiltInGameFeaturePlugin(const TSharedRef<IPlugin>& Plugin, FBuiltInPluginAdditionalFilters AdditionalFilter)
{
//...省略其他代码
UGameFeaturePluginStateMachine* StateMachine = GetGameFeaturePluginStateMachine(PluginURL, true);//创建状态机
const EBuiltInAutoState InitialAutoState = (BehaviorOptions.AutoStateOverride != EBuiltInAutoState::Invalid) ? BehaviorOptions.AutoStateOverride : PluginDetails.BuiltInAutoState;
const EGameFeaturePluginState DestinationState = ConvertInitialFeatureStateToTargetState(InitialAutoState);
if (StateMachine->GetCurrentState() >= DestinationState)
{
// If we're already at the destination or beyond, don't transition back
LoadGameFeaturePluginComplete(StateMachine, MakeValue());
}
else
{
StateMachine->SetDestinationState(DestinationState, FGameFeatureStateTransitionComplete::CreateUObject(this, &ThisClass::LoadGameFeaturePluginComplete));//更新到目标的初始状态
}
//...省略其他代码
}
FGameFeaturePluginState为所有状态机的基础结构体，所有派生结构体都会实现所需的虚函数。
struct FGameFeaturePluginState
{
FGameFeaturePluginState(FGameFeaturePluginStateMachineProperties& InStateProperties) : StateProperties(InStateProperties) {}
virtual ~FGameFeaturePluginState();
/** Called when this state becomes the active state */
virtual void BeginState() {}
/** Process the state's logic to decide if there should be a state transition. */
virtual void UpdateState(FGameFeaturePluginStateStatus& StateStatus) {}
/** Called when this state is no longer the active state */
virtual void EndState() {}
/** Returns the type of state this is */
virtual EGameFeaturePluginStateType GetStateType() const { return EGameFeaturePluginStateType::Transition; }
/** The common properties that can be accessed by the states of the state machine */
FGameFeaturePluginStateMachineProperties& StateProperties;
void UpdateStateMachineDeferred(float Delay = 0.0f) const;
void UpdateStateMachineImmediate() const;
void UpdateProgress(float Progress) const;
private:
mutable FTSTicker::FDelegateHandle TickHandle;
};
初始化状态机时候会创建所有状态（UGameFeaturePluginStateMachine::InitStateMachine()）。
状态机更新流程
SetDestinationState()=>UpdateStateMachine()
UpdateStateMachine()除了判断与Log之外，主要执行了:
- 调用当前状态的UpdateState()
- 调用当前状态的EndState()
- 调用新状态的BeginState()

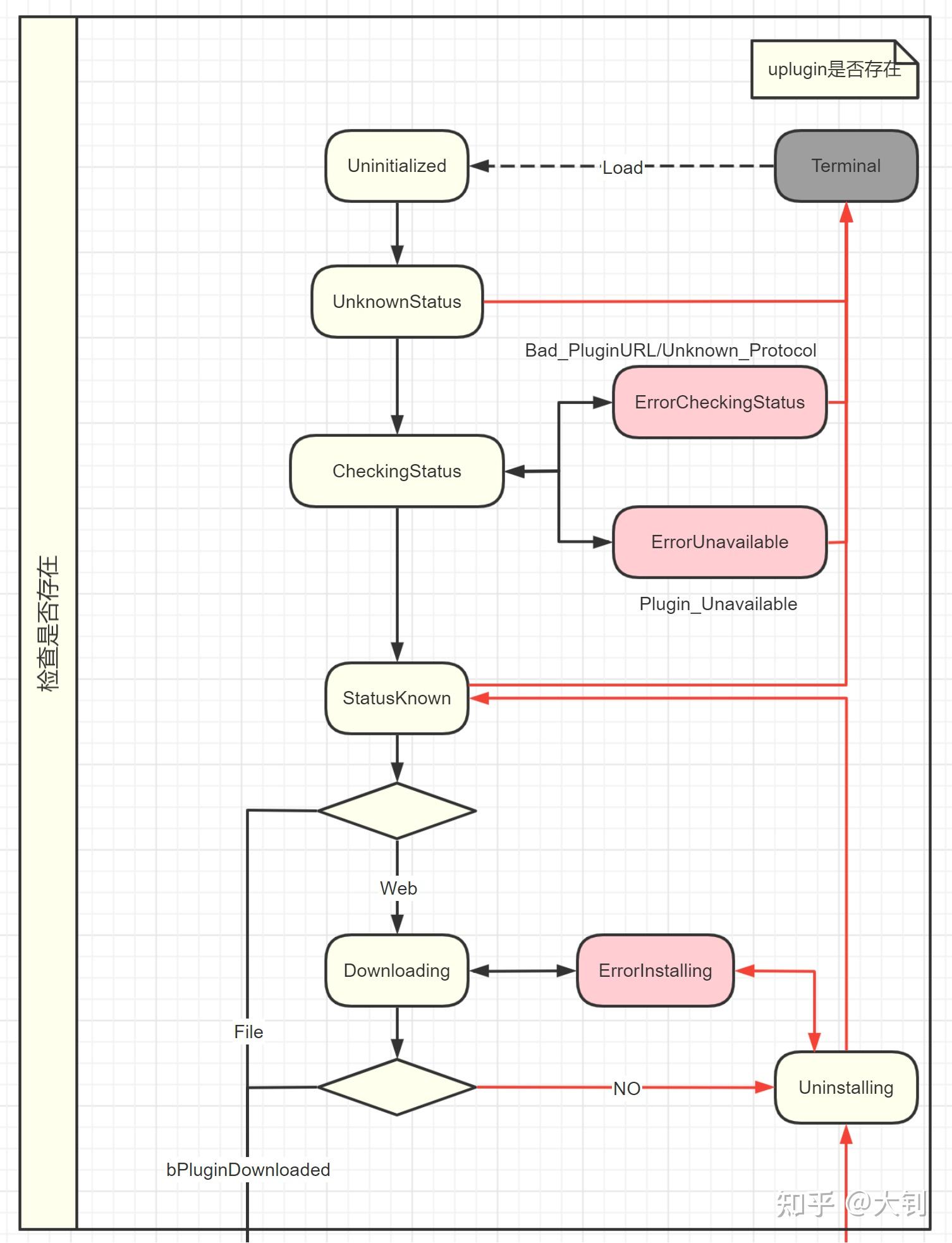

检查存在性
首先GF插件的最初始状态是Uninitialized，很快进入UnknownStatus，标明还不知道该插件的状态。然后进入CheckingStatus阶段，这个阶段主要目的就是检查uplugin文件是否存在，一般的GF插件都是已经在本地的，可以比较快通过检测。

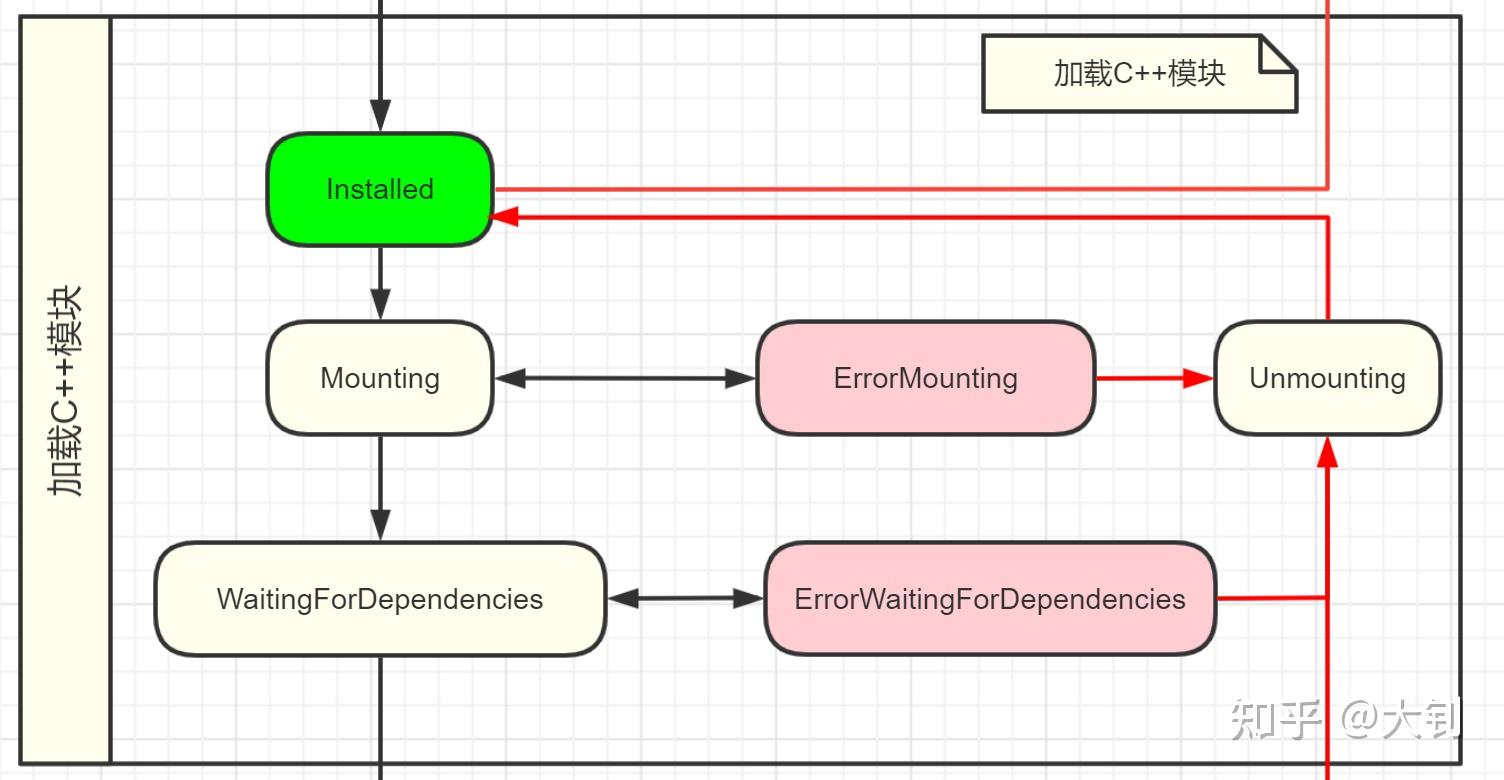

加载CF C++模块
下一个阶段就是开始尝试加载GF的C++模块。这个阶段的初始状态是Installed，这个我用绿色表示，表明它是个目标状态，区分于过渡状态。目标状态意思是在这个状态可以停留住，直到你手动调用API触发迁移到下一个状态，比如你想要注册或激活这个插件，就会把Installed状态向下一个状态转换。卸载的时候往反方向红色的线前进。接着往下：
- Mounting阶段内部会触发插件管理器显式的加载这个模块，因此会加载dll，触发StartupModule。在以前Unmounting阶段并不会卸载C++，因此不会调用ShutdownModule。意思就是C++模块一经加载就常驻在内存中了。但在UE5预览版中，加上了这一步，因此现在Unmounting已经可以卸载掉插件的dll了。
- WaitingForDependencies，会加载之前uplugin里依赖的其他插件模块，递归加载等待所有其他的依赖项完成之后才会进入下一个阶段。这点其实跟普通的插件加载策略是一致的，因此GF插件本质上其实就是以插件的机制在运作，只不过有些地方有些特殊罢了。

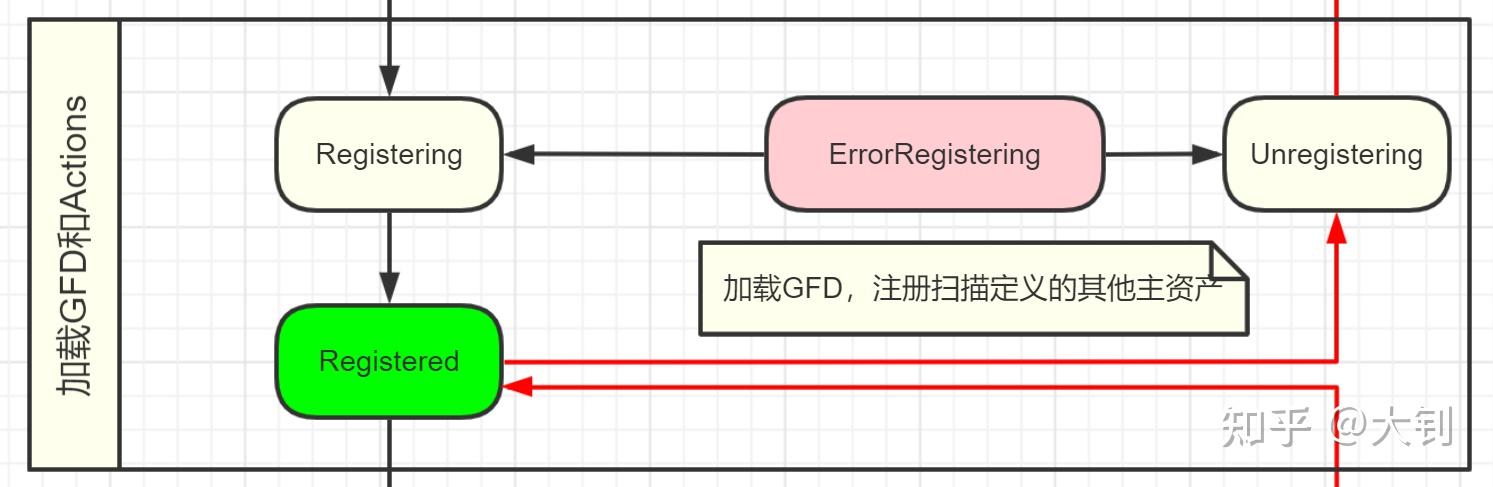

加载GameFeatureData
在C++模块加载完成之后，下一步就要开始把GF自身注册到GFS里面去。其中最重要的一步是在Registering的时候加载GFD资产，会触发UGameFeaturesSubsystem::LoadGameFeatureData(BackupGameFeatureDataPath);的调用从而完成GFD加载。

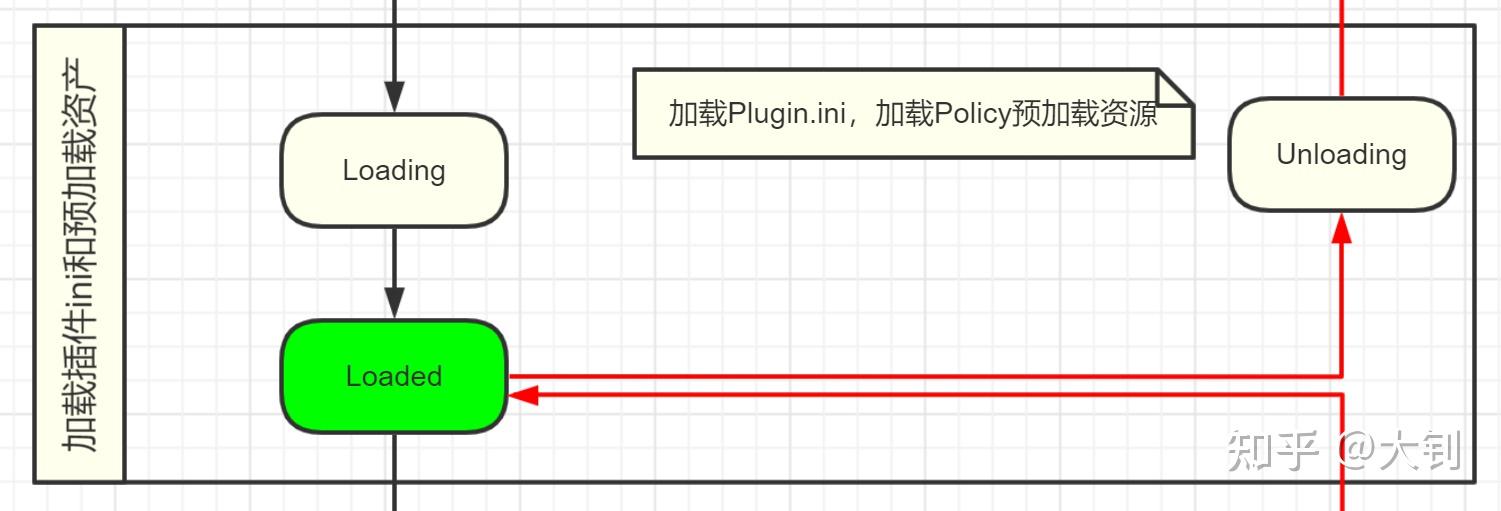

预加载资产和配置
下一个阶段就是进行加载了。Loading阶段会开始加载两种东西，一是插件的运行时的ini(如…/LearnGF/Saved/Config/WindowsEditor/MyFeature.ini)与C++ dll,另外一项是可以预先加载一些资产，资产列表可以由Policy对象根据每个GF插件的GFD文件来获得，因此我们也可以重载GFD来添加我们想要预先加载的资产列表。其他的资产是在激活阶段根据Action的执行按需加载的。

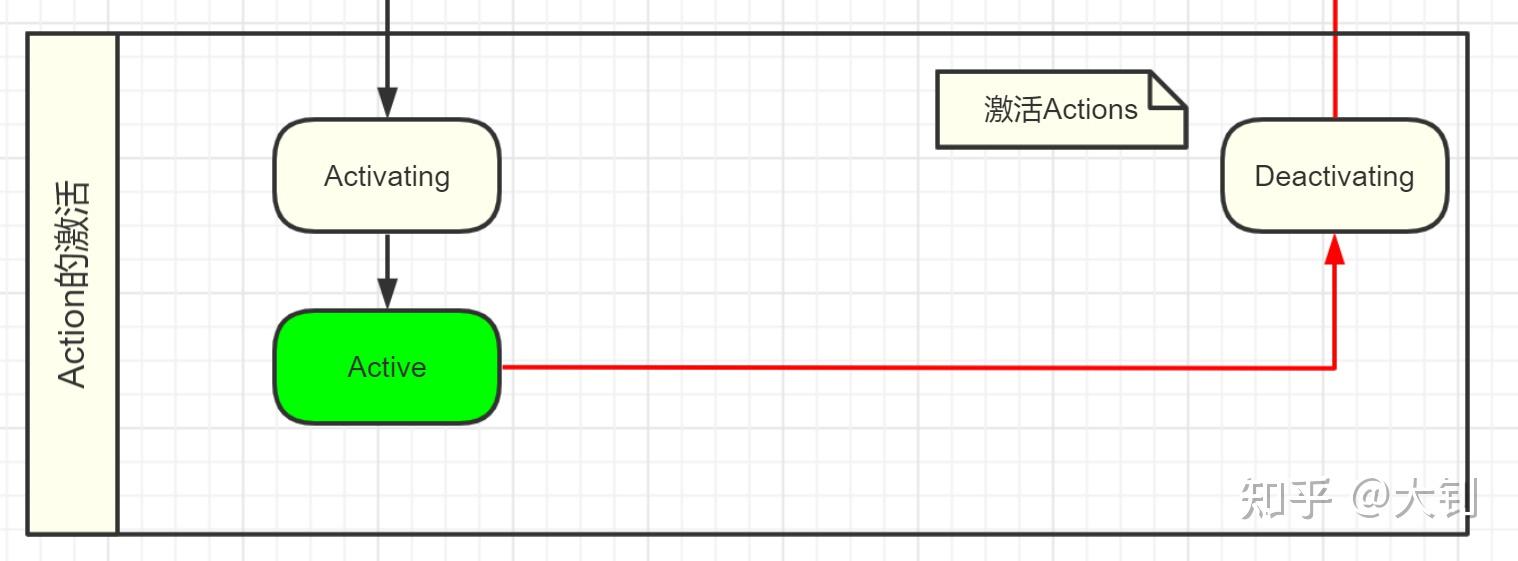

激活生效
在加载完成之后，我们就可以激活这个GF了。Activating会为每个GFD里定义的Action触发OnGameFeatureActivating，而Deactivating触发OnGameFeatureDeactivating。激活和反激活是Action真正做事的时机。
详细状态切换图
位于GameFeaturePluginStateMachine.h
/*
+--------------+
| |
|Uninitialized |
| |
+------+-------+
+------------+ |
| * | |
| Terminal <-------------~------------------------------
| | | |
+--^------^--+ | |
| | | |
| | +------v-------+ |
| | | * | |
| ----------+UnknownStatus | |
| | | |
| +------+-------+ |
| | |
| +-----------v---+ +--------------------+ |
| | | | ! | |
| |CheckingStatus <-----> ErrorCheckingStatus+-->|
| | | | | |
| +------+------^-+ +--------------------+ |
| | | |
| | | +--------------------+ |
---------- | | | ! | |
| | --------> ErrorUnavailable +----
| | | |
| | +--------------------+
| |
+-+----v-------+
| * |
----------+ StatusKnown |
| | |
| +-^-----+---+--+
| | |
| ------~---------~-------------------------
| | | | |
| +--v-----+---+ +-v----------+ +-----v--------------+
| | | | | | ! |
| |Uninstalling| |Downloading <-------> ErrorInstalling |
| | | | | | |
| +--------^---+ +-+----------+ +--------------------+
| | |
| +-+---------v-+
| | * |
----------> Installed |
| |
+-^---------+-+
| |
------~---------~--------------------------------
| | | |
+--v-----+--+ +-v---------+ +-----v--------------+
| | | | | ! |
|Unmounting | | Mounting <---------------> ErrorMounting |
| | | | | |
+--^-----^--+ +--+--------+ +--------------------+
| | |
------~----------~-------------------------------
| | |
| +--v------------------- + +-----v-----------------------+
| | | | ! |
| |WaitingForDependencies <---> ErrorWaitingForDependencies |
| | | | |
| +--+------------------- + +-----------------------------+
| |
------~----------~-------------------------------
| | | |
+--v-----+----+ +--v-------- + +-----v--------------+
| | | | | ! |
|Unregistering| |Registering <--------------> ErrorRegistering |
| | | | | |
+--------^----+ ++---------- + +--------------------+
| |
+-+--------v-+
| * |
| Registered |
| |
+-^--------+-+
| |
+--------+--+ +--v--------+
| | | |
| Unloading | | Loading |
| | | |
+--------^--+ +--+--------+
| |
+-+--------v-+
| * |
| Loaded |
| |
+-^--------+-+
| |
+--------+---+ +-v---------+
| | | |
|Deactivating| |Activating |
| | | |
+--------^---+ +-+---------+
| |
+-+--------v-+
| * |
| Active |
| |
+------------+
*/
AddComponents
主要逻辑位于ModularGameplay模块中的UGameFrameworkComponentManager。GFCM内部的实现还是蛮复杂和精巧的，可以做到在一个GF激活后，会把激活前已经存在场景中Actor，还有激活后新生成的Actor，都会被正确的添加上Component。这个顺序无关的逻辑是怎么做到的呢？关键的逻辑分为两大部分:
AddReceiver的注册
核心逻辑位于AddReceiverInternal()。我觉得大钊这里搞错了。
- 判断Actor是否存在与当前关卡中。
- 递归这个Actor类的父类，直到AActor。
- 从TMap<FComponentRequestReceiverClassPath, TSet<UClass*>> ReceiverClassToComponentClassMap中寻找这个类对应的Component UClass* 集。
- 如果Component类有效则调用CreateComponentOnInstance(),创建并且挂载到Actor上，并将信息放入TMap<UClass*, TSet> ComponentClassToComponentInstanceMap中。
- 查询TMap<FComponentRequestReceiverClassPath, FExtensionHandlerEvent> ReceiverClassToEventMap，并执行委托。
AddComponents
每个GFA在Activating的时候都会调用OnGameFeatureActivating。而对于UGameFeatureAction_AddComponents这个来说，其最终会调用到AddToWorld。在判断一番是否是游戏世界，是否服务器客户端之类的配置之后。最后真正发生发生的作用是Handles.ComponentRequestHandles.Add(GFCM->AddComponentRequest(Entry.ActorClass, ComponentClass));
AddComponentRequest会增加ReceiverClassToComponentClassMap中的项。
- 创建FComponentRequest，并添加RequestTrackingMap中的项
- 获取LocalGameInstance以及World,并且在World中遍历指定的Actor(ReceiverClass)
- 如果Actor有效则调用CreateComponentOnInstance(),创建并且挂载到Actor上，并将信息放入TMap<UClass*, TSet> ComponentClassToComponentInstanceMap中。
值得注意的是：
- RequestTrackingMap是TMap<FComponentRequest, int32>的类型，可以看到Key是ReceiverClassPath和ComponentClassPtr的组合，那为什么要用int32作为Value来计数呢？这是因为在不同的GF插件里有可能会出现重复的ActorClass-ComponentClass的组合，比如GF1和GF2里都注册了A1-C2的配置。那在卸载GF的时候，我们知道也只有把两个GF1和GF2统统都卸载之后，这个A1-C2的配置才失效，这个时候这个int32计数才=0。因此才需要有个计数来记录生效和失效的次数。
- ReceiverClassToComponentClassMap会记录ActorClass-多个ComponentClass的组合，其会在上文的AddReceiver的时候被用来查询。
- 同样会发现根据代码逻辑，ensureMsgf这个报错也只在WITH_EDITOR的时候才生效。在Runtime下，依然会不管不顾的根据GFA里的配置为相应ActorClass类型的所有Actor实例添加Component。因此这个时候我们明白，AddReceiver的调用准确的说不过是为了GF生效后为新Spawn的Actor添加一个依然能添加相应组件的机会。
- 返回值为何是TSharedPtr？又为何要Add进Handles.ComponentRequestHandles？其实这个时候就涉及到一个逻辑，当GF失效卸载的时候，之前添加的那些Component应该怎么卸载掉？所以这个时候就采取了一个办法，UGameFeatureAction_AddComponents这个Action实例里（不止一个，不同的GF会生成不同的UGameFeatureAction_AddComponents实例）记录着由它创建出来的组件请求，当这个GF被卸载的时候，会触发UGameFeatureAction_AddComponents的析构，继而释放掉TArray<TSharedPtr> ComponentRequestHandles;，而这是个智能指针，只会在最后一个被释放的时候（其实就是最后一个相关的GF被卸载时候）,才会触发FComponentRequestHandle的析构，继而在GFCM里真正的移除掉这个ActorClass-ComponentClass的组合，然后在相应的Actor上删除Component实例。
一套UGameFrameworkComponent
UE5增加了UPawnComponent，父类为UGameFrameworkComponent（ModularGameplay模块中的文件）。主要是增加了一些Get胶水函数。
Component
Component里面一般会写的逻辑有一种是会把Owner的事件给注册进来，比如为Pawn添加输入绑定的组件，会在UActorComponent的OnRegister的时候，把OwnerPawn的Restarted和ControllerChanged事件注册进来监听，以便在合适时机重新应用输入绑定或移除。这里我是想向大家说明，这也是编写Component的一种常用的范式，提供给大家参考。
void UPlayerControlsComponent::OnRegister()
{
Super::OnRegister();
UWorld* World = GetWorld();
APawn* MyOwner = GetPawn<APawn>();
if (ensure(MyOwner) && World->IsGameWorld())
{
MyOwner->ReceiveRestartedDelegate.AddDynamic(this, &UPlayerControlsComponent::OnPawnRestarted);
MyOwner->ReceiveControllerChangedDelegate.AddDynamic(this, &UPlayerControlsComponent::OnControllerChanged);
// If our pawn has an input component we were added after restart
if (MyOwner->InputComponent)
{
OnPawnRestarted(MyOwner);
}
}
}
Actor
- 蓝图中在BeginPlay与EndPlay事件中调用GameFrameworkComponentManager的AddReceiver与RemoveReceived。

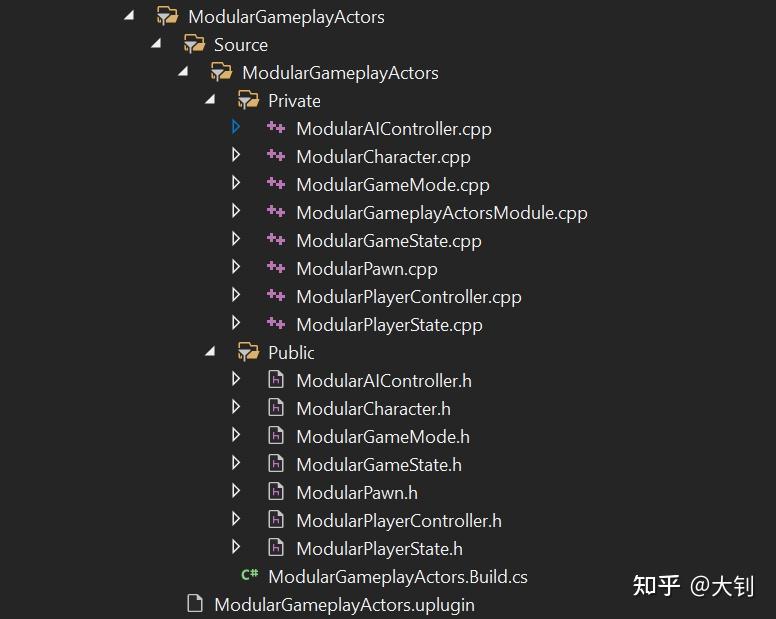

- c++ 可以参考《古代山谷》的ModularGameplayActors。里面定义的是一些更Modular的Gameplay基础Actor，重载的逻辑主要有两部分，一是把自己注册给GFCM，二是把自己的一些有用的事件转发给GameFeature的Component，比如截图上的ReceivedPlayer和PlayerTick。
扩展
Action扩展（
古代山谷额外实现的GFA有：AddAbility、AddInputContextMapping、AddLevelInstance、AddSpawnedActor、AddWorldSystem、WorldActionBase
在实现Action的时候有一个值得注意的地方是，因为GFS是继承于EngineSubsystem的，因此Action的作用机制也是Engine的，因此在编辑器里播放游戏和停止游戏，这些Action其实都是在激活状态的。因此特意有定义了一个WordActionBase的基类，专门注册了OnStartGameInstance的事件，用来在游戏启动的时候执行逻辑。当然在真正用的时候，还需要通过IsGameWorld来判断哪个世界是要发挥作用的世界。
GameFeatrues依赖机制
普通的插件一般是被CoreGame所引用，用来实现CoreGame的支撑功能。而GameFeature是给已经运行的游戏注入新的功能的，因此CoreGame理论上来说应该对GameFeature的存在和实现一无所知，所以CoreGame就肯定不能引用GF，而是反过来被GF所引用。资产的引用也是同理，GF的资产可以引用CoreGame的，但不能被反过来引用。
可继承扩展的类
- UGameFeaturesProjectPolicies，决定是否加载GF的策略，CoreGame
- UGameFeatureStateChangeObserver，注册到GFS里监听GF状态变化，CoreGame
- GameFeatureData，为GF添加更多描述数据 UGameFeaturesSubsystemSettings::DefaultGameFeatureDataClass ，CoreGame
- GameFeatureAction，更多Action，CoreGame&GF
- GameFrameworkComponent，更多Component， CoreGame&GF
- ModularActor，更多Actor， CoreGame&GF
- IAnimLayerInterface，改变角色动画， CoreGame&GF
GameFeature模块协作

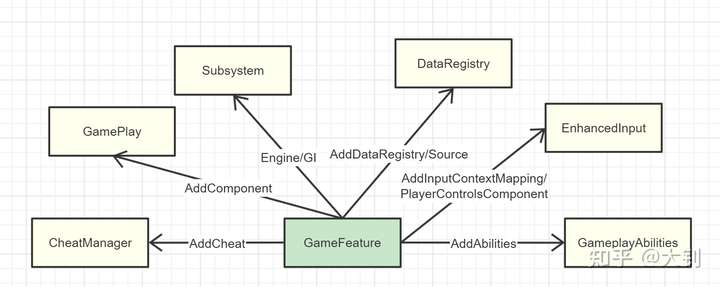

一些朋友可能会问一个问题，一个游戏玩法用到的模块还是挺多的，GameFeature都能和他们协作进行逻辑的更改吗？下面这个图，我列了一些模块和GameFeature的协作交互方式，大家可以简单看一下。如果有别的模块需要交互，还可以通过增加新的Action类型来实现。
CoreGame预留好逻辑注入点
GameFeature的出现，虽然说大大解耦了游戏玩法和游戏本体之间的联系，CoreGame理论上来说应该对GF一无所知，极致理想情况下，CoreGame也不需要做任何改变。但GF明显还做不到这点，还是需要你去修改CoreGame的一些代码，事先预留好逻辑的注入点。要修改的点主要有这些：
原先的Gameplay Actor修改为从之前的Modular里继承，或者自己手动添加AddReceiver的调用。 在动画方面，可以利用Anim Layer Interface，在GF里可以定义不同的动画蓝图来实现这个接口。之后在组件里Link Anim Class Layers绑定上就可以修改动画了。 关于数据配置，既可以用AddDataRegistrySource添加数据源到CoreGame里现有的DataRegistry里，也可以在GF里用AddDataRegistry新增新的数据注册表。 至于其他的模块部分，例如UI、输入这些，之前已经讲过可以用Action和Component的配合来做。
移植步骤： 创建Plugins/GameFeatures目录 创建.uplugin文件 资产 移动资产到新的GF目录 在原目录Fixup redirectors 修复所有资产验证问题 代码 创建.Build.cs 迁移项目代码到GF下的Public/Private 修复include路径错误 修复代码引用错误 在DefaultEngine.ini里加CoreRedirects +ClassRedirects=(OldName="/Script/MyGame.MyClass", NewName="/Script/MyFeature.MyClass"
Rethink in GF
- 首先面对一个项目，你需要去思考哪些游戏功能应该可以拆分成GF？哪些是游戏的基本机制？哪些是可以动态开关的功能？就是确定哪些东西应该抽出来形成一个GF。
- Actor逻辑拆分到Component，重新以(组件==功能)的方式来思考，而不是所有逻辑都堆在Actor中。然后这些逻辑，在之前往往是直接写在各种Actor身上，现在你需要重新以(组件==功能)的方式来思考，在以前我们提倡Component是用来实现相对机械的独立于游戏逻辑的基础功能的，现在我们为了适应GameFeature，就需要把一部分Component用来单纯的当做给Actor动态插拔的游戏逻辑实现了。因此你需要把这些逻辑从Actor拆分到Component中去，并做好事件回调注册和转发的相应胶水衔接工作。
- 在Gameplay的各个方面考虑注入逻辑的可能，数据、UI、Input、玩法等。如果你是在做新的项目或者玩法，你在一开始设计的时候就要预想到未来支持GameFeature的可能，留好各种逻辑注入点。
- 进行资产区域划分，哪些是CoreGame，哪些是GameFeature。当然在资产部分，要进行区域划分，哪些是CoreGame用到的资产，哪些是只在Game Feature里使用的资产，各自划分到不同的文件夹里去。
- 考虑GF和CoreGame的通用通信机制，事件总线、分发器、消息队列等。在某些时候，你可能光是利用Action和Component还不够，为了解耦CoreGame和GF，你可能还会需要用到一些通用的通信机制，比如事件总线分发器消息队列之类的。
- PAK和DLC是对游戏主体的补充，GF是动态装载卸载功能，虽然也可通过PAK动态加载。自然的，有些人可能会想到GF跟Pak和dlc有一点点像，是不是可以结合一下呢。这里也注意要辨析一下，pak和dlc是在资产级别的补丁，一般来说是在资产内容上对游戏本体的补充。而GF是在逻辑层面，强调游戏功能的动态开关。但是GF也确实可以打包成一个pak来进行独立的分发下载加载，因此GF也是可以配合热更新来使用的。
