title, date, tags, rating
title date tags rating
UE5 Lyra学习笔记(2)—LyraPlugins 2022-08-09 13:55:20 Lyra Editor ⭐️⭐️

Plugins

  • AsyncMixin
  • CommonGame
  • CommonLoadingScreen
  • CommonUser
  • GameFeatures
  • GameplayMessageRouter
  • GameSettings
  • GameSubtitles
  • LyraExampleContent
  • LyraExtTool
  • ModularGameplayActors
  • PocketWorlds
  • UIExtension

AsyncMixin

ModularGameplayActors

引擎插件ModularGameplay的Actor版本，增加了UGameFrameworkComponentManager控制的各种基础胶水类，Lyra里的相关类都继承自他们。

  • AModularGameModeBase（指定了插件里实现的类）
  • AModularAIController
  • AModularCharacter
  • AModularGameStateBase
  • AModularPawn
  • AModularPlayerController
  • AModularPlayerState

UIExtension

主要实现了UUIExtensionPointWidget这个控件以及用于数据控制的UUIExtensionSubsystem。UUIExtensionPointWidget是一个布局控件，实现一种以数据驱动方式，通过GameplayTag 匹配方式来插入Widget的方式。一般通过在UMG控件中设置参插槽参数；

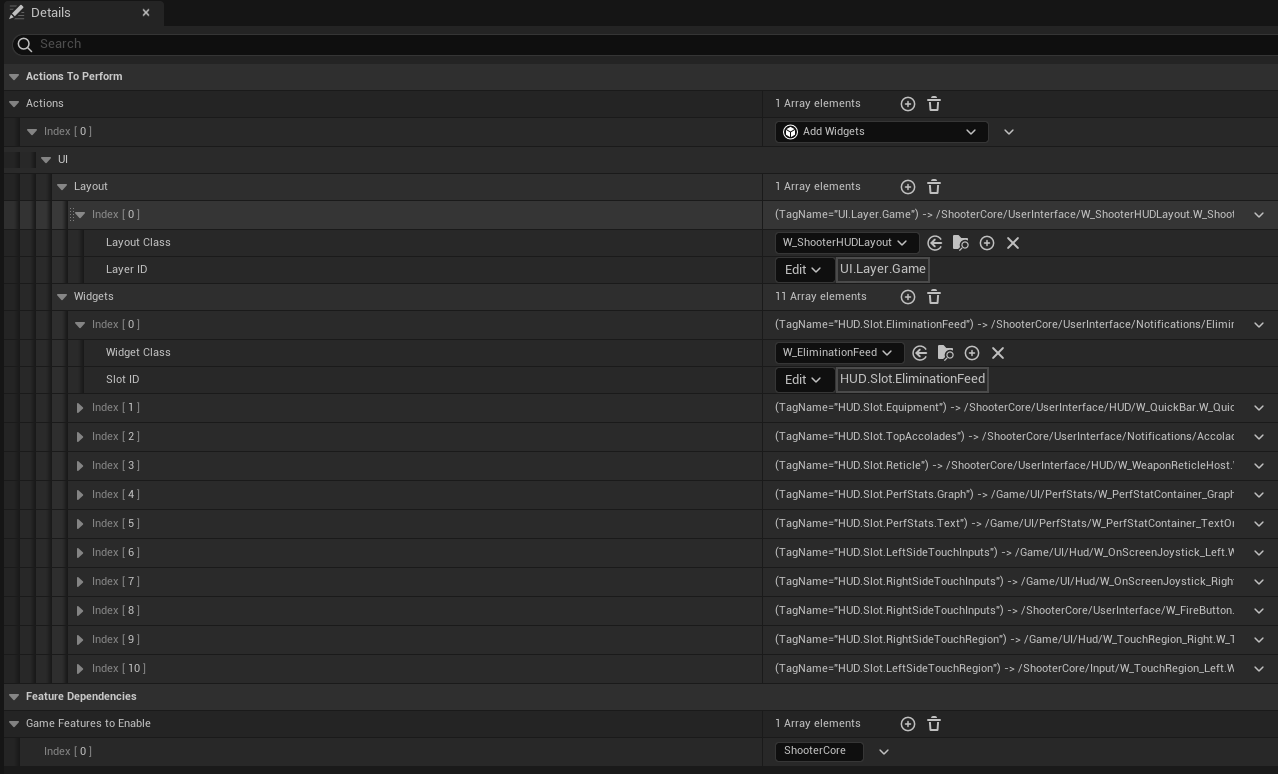

在LyraExperienceActionSet中设置AddWidgets（LayoutClass、LayoutID；WidgetClass、SlotID），最后会通过UCommonUIExtensions::PushContentToLayer_ForPlayer往屏幕上增加Widget。

这样设计的其中一个优点在于实现解耦，例如：在相关Ability的Add/Remove进行UI注册与卸载，做到一个Ability做到所有的逻辑。

  • UUIExtensionSubsystem
    • UUIExtensionHandleFunctions：通过FUIExtensionPointHandle判断有效性与卸载函数。
    • UUIExtensionPointHandleFunctions：通过FUIExtensionPointHandle判断有效性与卸载函数。
    • RegisterExtensionPointForContext：使用传入数据构建FUIExtensionPoint并其填充ExtensionPointMap，并且调用ExtensionPoint绑定的委托。
    • RegisterExtensionAsData：使用传入数据构建FUIExtension并其填充ExtensionMap，并且调用Extension绑定的委托。
    • UnregisterExtensionPoint：通过Handle移除对应FUIExtensionPoint。
    • UnregisterExtension：通过Handle移除对应FUIExtension。
    • 若干蓝图函数。
  • UMG控件
    • UUIExtensionPointWidget

AddWidgets代码位于UGameFeatureAction_AddWidgets类中。

CommonUI

CommonUIActionRouterBase

这是一个本地玩家用的子系统。可以用于注册InputAction。

GameplayMessageRouter

Runtime模块实现了UGameplayMessageSubsystem与UAsyncAction_ListenForGameplayMessage；Editor模块实现了UK2Node_AsyncAction_ListenForGameplayMessages节点。

FGameplayMessageListenerHandle

存储了UGameplayMessageSubsystem的弱指针、Handle ID（int32 ID）、MessageChannel（FGameplayTag Channel）与FDelegateHandle。并且实现了Unregister()与IsValid()。

UGameplayMessageSubsystem

是一个UGameInstanceSubsystem。成员变量只有ListenerMap，记录MessageChannel=>FChannelListenerList的Map：

// List of all entries for a given channel
   struct FChannelListenerList
   {
      TArray<FGameplayMessageListenerData> Listeners;
      int32 HandleID = 0;
   };
private:
   TMap<FGameplayTag, FChannelListenerList> ListenerMap;
  • 泛型函数：获取到类型的UScriptStruct传入内部函数，最后返回FGameplayMessageListenerHandle
    • RegisterListener
    • BroadcastMessage
    • UnregisterListener
  • 泛型函数调用的内部函数
    • RegisterListenerInternal：从使用MessageChannel(GameplayTag)从ListenerMap找到对应（如果没有则添加）的FChannelListenerList，并填充FGameplayMessageListenerData数据：仿函数以及其他相关信息。
    • BroadcastMessageInternal：调用对应MessageChannel(GameplayTag)与UScriptStruct类型的所有仿函数（该过程还会移除无效的仿函数所在项）。
    • UnregisterListenerInternal：从ListenerMap中找到对应MessageChannel(GameplayTag)的FChannelListenerList，并从其中移除指定HandleID的FGameplayMessageListenerData。如果之后FChannelListenerList为空，则从ListenerMap移除这个键值。

UAsyncAction_ListenForGameplayMessage

在Activate()中向UGameplayMessageSubsystem注册（Channel、Lambda、TWeakObjectPtr<UScriptStruct> MessageStructType、EGameplayMessageMatch）。lambda主要作用就是触发OnMessageReceived委托的多播。

UK2Node_AsyncAction_ListenForGameplayMessages为其封装的蓝图节点。
