## 前言
|
||
最近继续学习Rtx，所以就总结一下相关debug工具的使用方法。当然如果你是A卡用户大概就需要[【新鲜资讯】Radeon™光线追踪分析器（RRA）1.0正式上线](https://zhuanlan.zhihu.com/p/549772737)。
|
||
|
||
## Pix
|
||
下载地址位于：https://devblogs.microsoft.com/pix/download/
|
||
1. 首先启用`Pix for UnrealEngine`插件。
|
||
2. 在`ConsoleVariables.ini`中添加`r.D3D12.AutoAttachPIX=1`，或者在启动命令也就是`CommandLineArguments`最后添加`-attachPIX`。
|
||

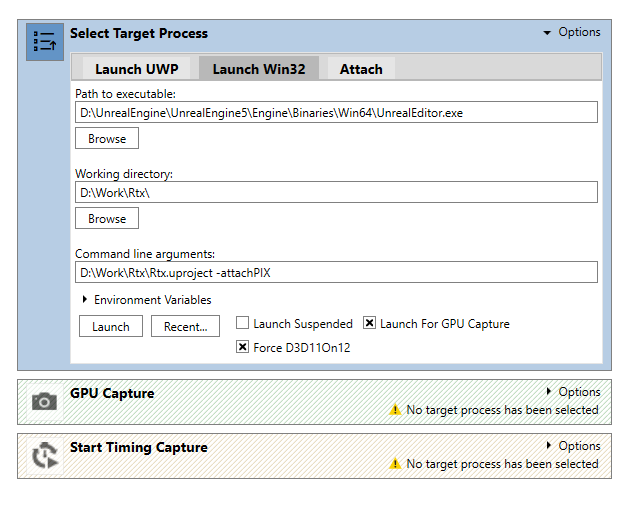

3. 在Pix中设置启动参数，点击启动就可以截帧了。
|
||
|
||
>注意：Pix与RenderDoc插件冲突，需要关闭RenderDoc插件才能正常运行。
|
||
|
||
可以通过点击GUI中的照相机图标或者按下键盘上的PrintScreen（截图键）键来截帧。直接点击摄像机图标是没办法截到场景信息的，所以只能用鼠标点击场景窗口（让窗口获得焦点）之后再按截图键才能截到。
|
||
|
||
|
||
查看渲染过程只需要GPUCapture，如果要调试性能就需要使用TimingCapture。具体操作可以参考PIX的操作视频教程位于：https://www.youtube.com/watch?v=rLClOkrE47w&list=PLeHvwXyqearWuPPxh6T03iwX-McPG5LkB&index=2
|
||
|
||
PS.Collect Timing Data需要在win10上开启`开发人员模式`，具体操作为
|
||
1. 打开开始菜单，输入`开发者`
|
||
2. 进入`开发者选项`，勾选开发人员模式。
|
||
|
||
### 4个功能Tab
|
||
Pix的主要功能集中在这4个Tab中。
|
||
Overview：主要是展示一下EventList，在点击`CollectTimingData`下方会显示时间轴。
|
||
|
||
|
||

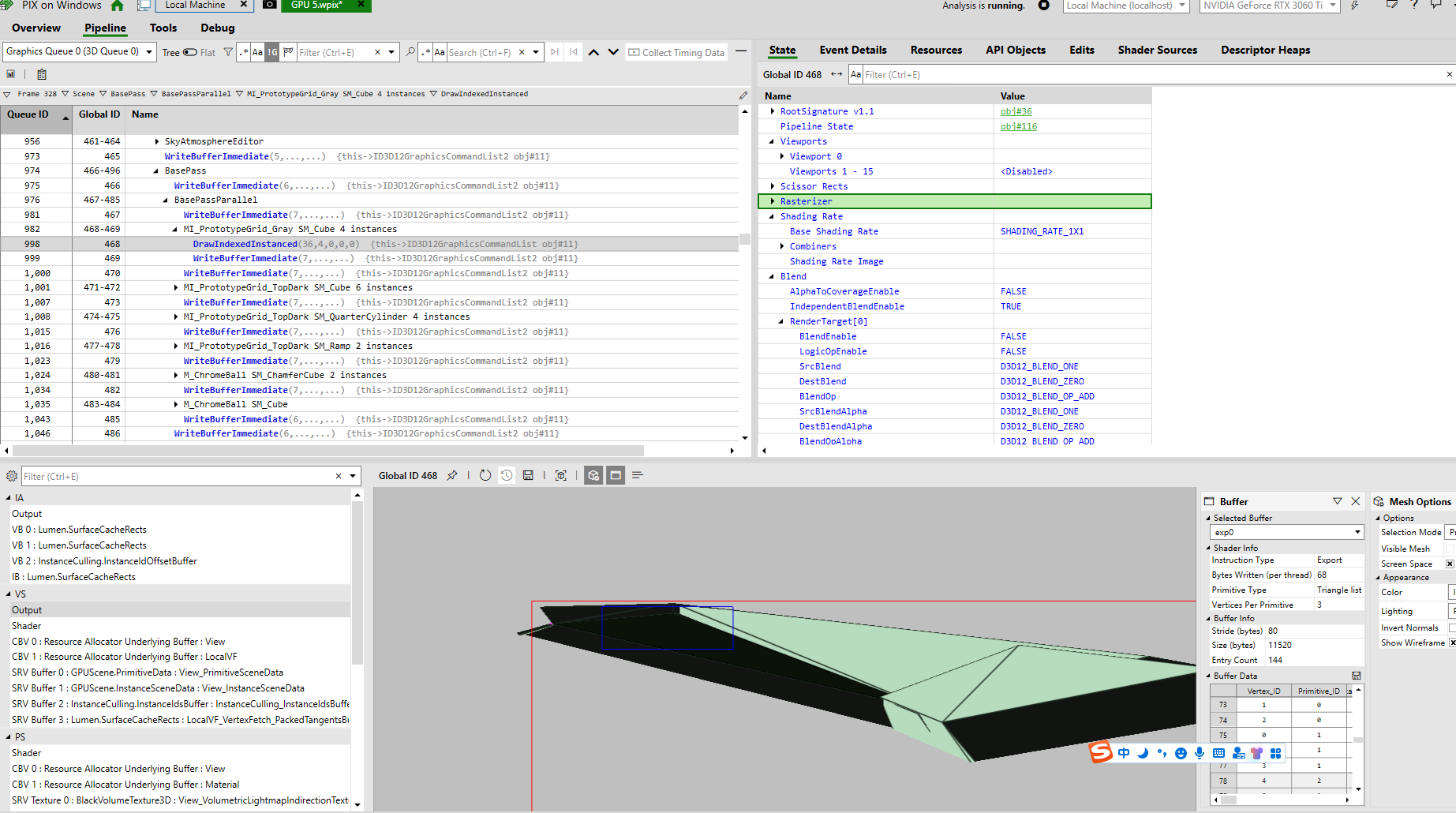

Pipeline：显示当前Event的Shader、管线状态以及其他相关数据。
|
||
|
||
|
||
|
||

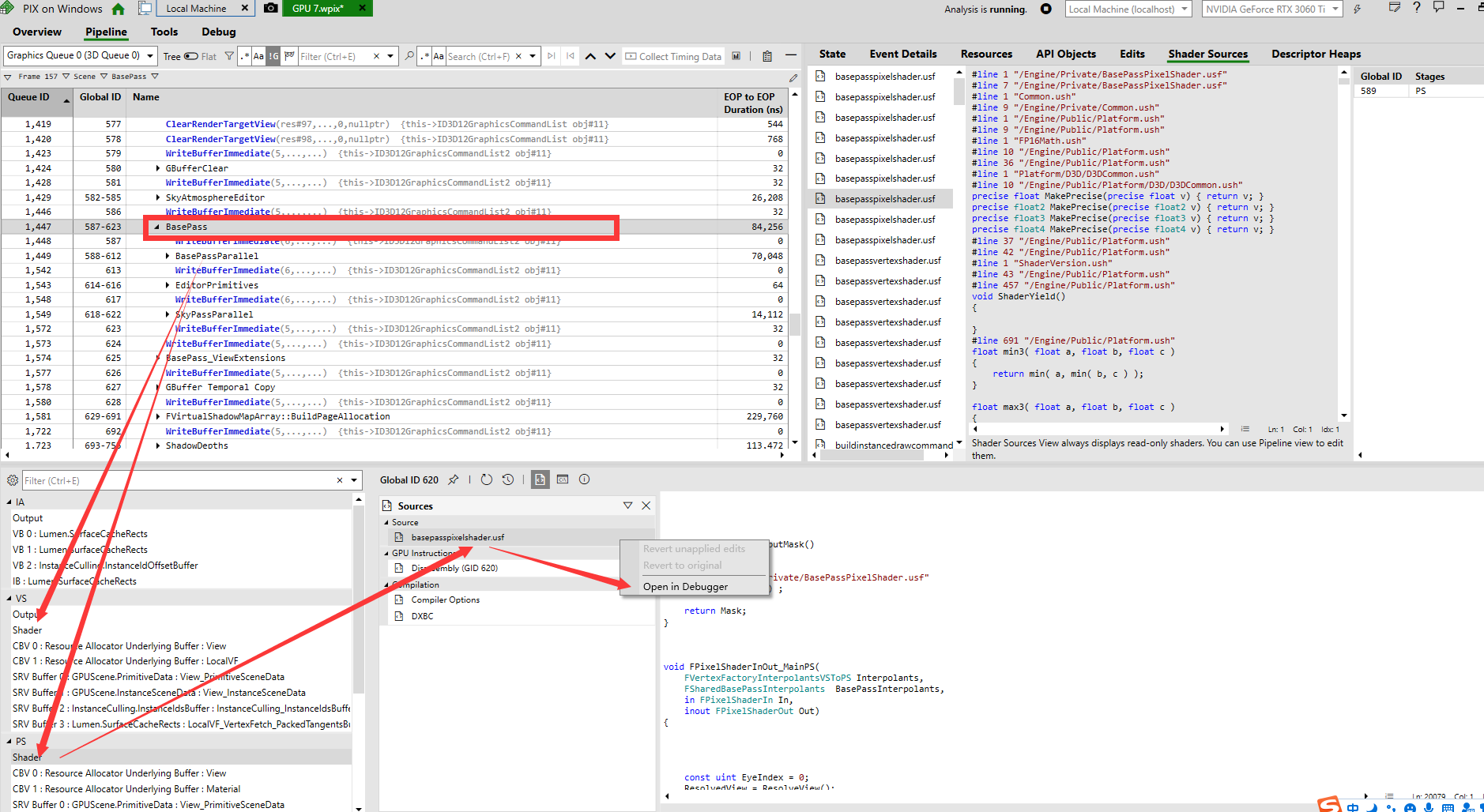

想要DebugShader，可以在Pipeline找到对应Shader，并在Shader文件上右键，点击`Open In Debugger`后进行调试。
|
||
|
||
|
||
当然也可以在输入的RT上双击鼠标左键，之后点击`DebugPixel`进行debug。
|
||
|
||
|
||
Debug：debug时需要点击左上方，Overview下面的运行按钮，这里我已经点了。这里我很好奇为啥没有类似Renderdoc的断点功能。
|
||
|
||
|
||
Tools：大概是一个测试性能的工具，可以测试Basic Information、Depth/Stencil、Primitives and Rasterization、Bandwidth、TDR Analysis、ExecuteIndirect。
|
||
|
||
|
||

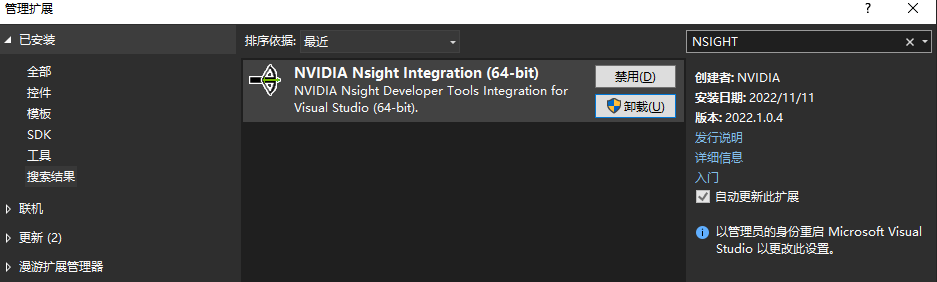

## NSight For VisualStudio
|
||

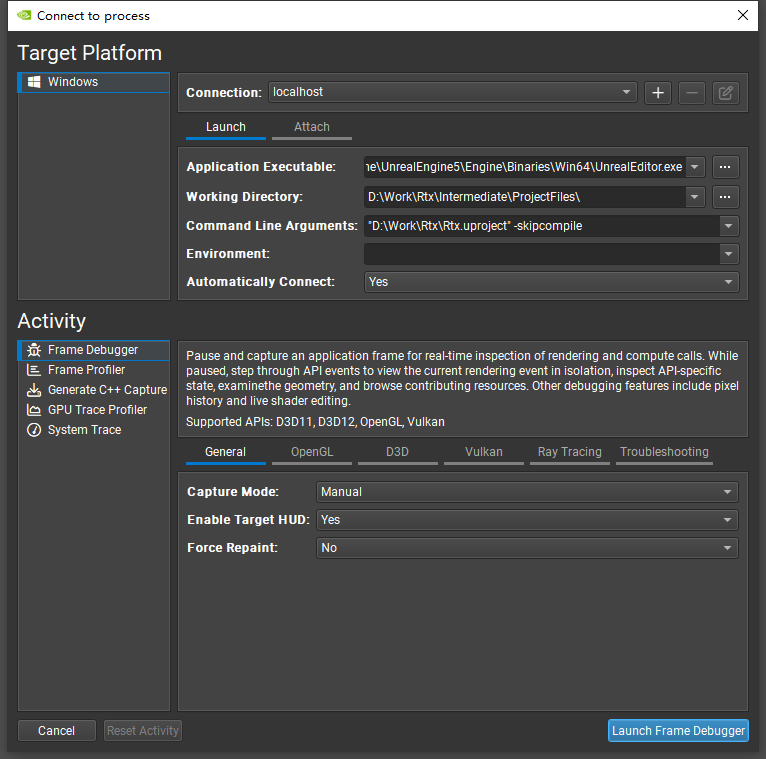

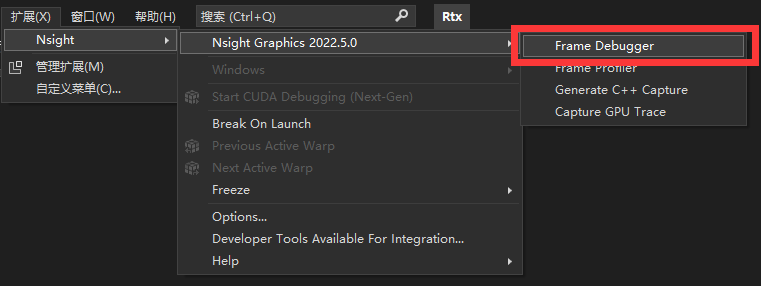

之后测试了一下NSight的VS插件，虽然本质上就是一个帮你填写启动参数的工具，但的确方便。
|
||
|
||
|
||
|
||
|
||
|
||
测试完之后就能查看光追的一些参数。
|
||
|
