前言

之前想使用UE4实现IOchair通过Blender晶格变形，实现的二次元角色面部透视矫正效果。在使用HLSL写了1/3晶格效果和IOchair沟通后，才发现这个功能只需要通过在摄像机坐标系下调整模型顶点的Z值即可。但要在Ue4的材质编辑器中实现这个功能就必须知道Ue4的VertexShader处理过程，于是我花了些时间研究了一下。

效果实现思路：一句话解释就是在模型的顶点坐标转换到摄像机坐标后，在乘以投影矩阵前对其Z值进行调整，以实现纸片人的效果。

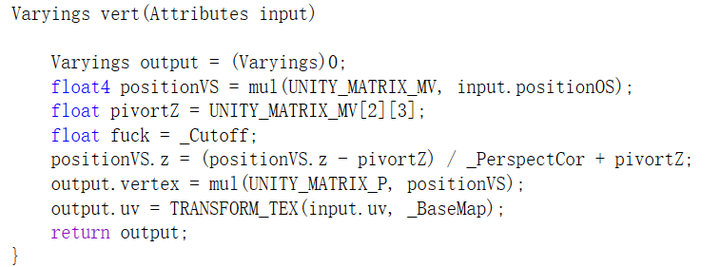

参考了以下这篇文章： https://zhuanlan.zhihu.com/p/268433650?utm_source=ZHShareTargetIDMore

IOchair的补充

透视矫正的作用补充一下，还有：

减弱AO，空间扁了AO变浅，更二维
清理前发投影，刘海在额头上的投影变得整齐美观
顺滑高光，高光连续感更强

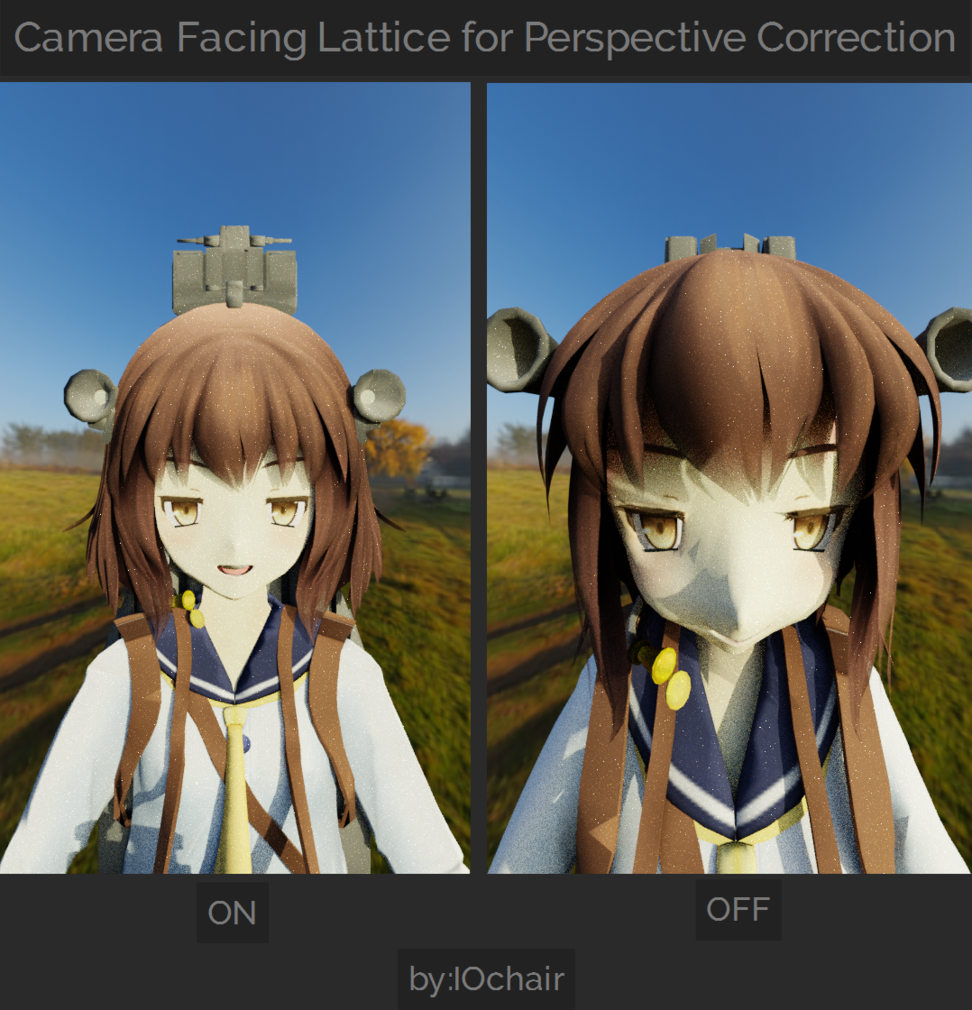

下图为IOchair的演示图：

个人认为：以上说法是建立在使用默认光照的情况，一般的卡通渲染都会选择重写光照来控制面部阴影表现。

BasePassVertexShader

代码位于BasePassVertexShader.usf中。可以看得出WorldPosition就是模型的世界坐标，WorldPositionExcludingWPO为没有WorldPositionOffset的版本。WorldPosition加上offset后，乘以MVP矩阵最后输出Output.Position。

以下是我精简过的代码以方便阅读：

/** Entry point for the base pass vertex shader. */
void Main(
	FVertexFactoryInput Input,
	OPTIONAL_VertexID,
	out FBasePassVSOutput Output,
	out float OutGlobalClipPlaneDistance : SV_ClipDistance)
{

	uint EyeIndex = 0;
	ResolvedView = ResolveView();

	FVertexFactoryIntermediates VFIntermediates = GetVertexFactoryIntermediates(Input);
	float4 WorldPositionExcludingWPO = VertexFactoryGetWorldPosition(Input, VFIntermediates);
	float4 WorldPosition = WorldPositionExcludingWPO;
	float4 ClipSpacePosition;

	float3x3 TangentToLocal = VertexFactoryGetTangentToLocal(Input, VFIntermediates);
	FMaterialVertexParameters VertexParameters = GetMaterialVertexParameters(Input, VFIntermediates, WorldPosition.xyz, TangentToLocal);

	// Isolate instructions used for world position offset
	// As these cause the optimizer to generate different position calculating instructions in each pass, resulting in self-z-fighting.
	// This is only necessary for shaders used in passes that have depth testing enabled.
	{
		WorldPosition.xyz += GetMaterialWorldPositionOffset(VertexParameters);
	}

	{
		float4 RasterizedWorldPosition = VertexFactoryGetRasterizedWorldPosition(Input, VFIntermediates, WorldPosition);
		ClipSpacePosition = INVARIANT(mul(RasterizedWorldPosition, ResolvedView.TranslatedWorldToClip));
		Output.Position = INVARIANT(ClipSpacePosition);
	}

#if USE_GLOBAL_CLIP_PLANE
	OutGlobalClipPlaneDistance = dot(ResolvedView.GlobalClippingPlane, float4(WorldPosition.xyz - ResolvedView.PreViewTranslation.xyz, 1));
#endif
	#if USE_WORLD_POSITION_EXCLUDING_SHADER_OFFSETS
		Output.BasePassInterpolants.PixelPositionExcludingWPO = WorldPositionExcludingWPO.xyz;
	#endif
#endif
	Output.FactoryInterpolants = VertexFactoryGetInterpolants(Input, VFIntermediates, VertexParameters);

	OutputVertexID( Output );
}

其他两个函数：

float4 VertexFactoryGetWorldPosition(FVertexFactoryInput Input, FVertexFactoryIntermediates Intermediates)
{
	return TransformLocalToTranslatedWorld(Intermediates.UnpackedPosition);
}

float4 VertexFactoryGetRasterizedWorldPosition(FVertexFactoryInput Input, FVertexFactoryIntermediates Intermediates, float4 InWorldPosition)
{
	return InWorldPosition;
}

矩阵计算

TranslatedViewProjectMatrix

以下是相关的计算代码：

ViewUniformShaderParameters.TranslatedWorldToClip = InViewMatrices.GetTranslatedViewProjectionMatrix();

inline const FMatrix& GetTranslatedViewProjectionMatrix() const
{
	return TranslatedViewProjectionMatrix;
}

TranslatedViewProjectionMatrix = GetTranslatedViewMatrix() * GetProjectionMatrix();

inline const FMatrix& GetTranslatedViewMatrix() const
{
	return TranslatedViewMatrix;
}

inline const FMatrix& GetProjectionMatrix() const
{
	return ProjectionMatrix;
}

Project矩阵

UE4的矩阵与U3D使用的标准OPENGL式的矩阵不同：

OpenGL中Z坐标被映射到[-1, 1]。而Ue4映射到[0,1]，这使得"W"值变为1而不是-1。
Ue4对其所有的透视矩阵应用了一个矩阵转置。

UE4	Value	Unity	Value
[0,0]	1.0f / FMath::Tan(HalfFOV)	[0,0]	2.0F * near / (right - left);
[1,1]	Width / FMath::Tan(HalfFOV) / Height	[1,1]	2.0F * near / (top - bottom);
[2,0]	0.0F	[0,2]	(right + left) / (right - left);
[2,1]	0.0F	[1,2]	(top + bottom) / (top - bottom);
[2,2]	((MinZ == MaxZ) ? (1.0f - Z_PRECISION) : MaxZ / (MaxZ - MinZ))	[2,2]	-(far + near) / (far - near);
[3,2]	-MinZ * ((MinZ == MaxZ) ? (1.0f - Z_PRECISION) : MaxZ / (MaxZ - MinZ))	[2,3]	-(2.0F * far * near) / (far - near);
[2,3]	1.0f	[3,2]	-1.0f

自定义投射矩阵效果

继承ULocalPlayer类，重写CalcSceneView函数：

FSceneView * UOffAxisLocalPlayer::CalcSceneView(FSceneViewFamily * ViewFamily, FVector &amp;amp;OutViewLocation, FRotator &amp;amp;OutViewRotation, FViewport * Viewport, FViewElementDrawer * ViewDrawer, EStereoscopicPass StereoPass)
{

    FSceneView* View = ULocalPlayer::CalcSceneView(ViewFamily, OutViewLocation, OutViewRotation, Viewport, ViewDrawer, StereoPass);

    if (View)
    {
        FMatrix CurrentMatrix = View-&amp;gt;ViewMatrices.GetProjectionMatrix();

        float FOV = FMath::DegreesToRadians(60.0f);
        FMatrix ProjectionMatrix = FReversedZPerspectiveMatrix(FOV, 16.0f, 9.0f, GNearClippingPlane);
        View->UpdateProjectionMatrix(ProjectionMatrix);
    }
    return View;
}

最后在Project Settings->General Settings->Local Player Class设置定义的新类即可。

详细内容可以参考：http://www.geodesic.games/2019/03/27/projection-matrices-in-unreal-engine/
作者还写了插件：https://github.com/GeodesicGames/SimpleOffAxisProjection

具体计算代码

/** Calculates the projection matrix using this view info's aspect ratio (regardless of bConstrainAspectRatio) */
ENGINE_API FMatrix CalculateProjectionMatrix() const;
FMatrix FMinimalViewInfo::CalculateProjectionMatrix() const
{
	FMatrix ProjectionMatrix;
	ProjectionMatrix = FReversedZPerspectiveMatrix(
		FMath::Max(0.001f, FOV) * (float)PI / 360.0f,
		AspectRatio,
		1.0f,
		GNearClippingPlane );
}

FORCEINLINE FPerspectiveMatrix::FPerspectiveMatrix(float HalfFOV, float Width, float Height, float MinZ, float MaxZ)
	: FMatrix(
		FPlane(1.0f / FMath::Tan(HalfFOV),	0.0f,									0.0f,							0.0f),
		FPlane(0.0f,						Width / FMath::Tan(HalfFOV) / Height,	0.0f,							0.0f),
		FPlane(0.0f,						0.0f,									((MinZ == MaxZ) ? (1.0f - Z_PRECISION) : MaxZ / (MaxZ - MinZ)),			1.0f),
		FPlane(0.0f,						0.0f,									-MinZ * ((MinZ == MaxZ) ? (1.0f - Z_PRECISION) : MaxZ / (MaxZ - MinZ)),	0.0f)
	)
{ }

FORCEINLINE FReversedZPerspectiveMatrix::FReversedZPerspectiveMatrix(float HalfFOV, float Width, float Height, float MinZ, float MaxZ)
	: FMatrix(
		FPlane(1.0f / FMath::Tan(HalfFOV),	0.0f,									0.0f,													0.0f),
		FPlane(0.0f,						Width / FMath::Tan(HalfFOV) / Height,	0.0f,													0.0f),
		FPlane(0.0f,						0.0f,									((MinZ == MaxZ) ? 0.0f : MinZ / (MinZ - MaxZ)),			1.0f),
		FPlane(0.0f,						0.0f,									((MinZ == MaxZ) ? MinZ : -MaxZ * MinZ / (MinZ - MaxZ)),	0.0f)
	)
{ }

View矩阵

void FViewMatrices::UpdateViewMatrix(const FVector& ViewLocation, const FRotator& ViewRotation)
{
	ViewOrigin = ViewLocation;

	FMatrix ViewPlanesMatrix = FMatrix(
		FPlane(0, 0, 1, 0),
		FPlane(1, 0, 0, 0),
		FPlane(0, 1, 0, 0),
		FPlane(0, 0, 0, 1));

	const FMatrix ViewRotationMatrix = FInverseRotationMatrix(ViewRotation) * ViewPlanesMatrix;

	ViewMatrix = FTranslationMatrix(-ViewLocation) * ViewRotationMatrix;

	// Duplicate HMD rotation matrix with roll removed
	FRotator HMDViewRotation = ViewRotation;
	HMDViewRotation.Roll = 0.f;
	HMDViewMatrixNoRoll = FInverseRotationMatrix(HMDViewRotation) * ViewPlanesMatrix;

	ViewProjectionMatrix = GetViewMatrix() * GetProjectionMatrix();

	InvViewMatrix = ViewRotationMatrix.GetTransposed() * FTranslationMatrix(ViewLocation);
	InvViewProjectionMatrix = GetInvProjectionMatrix() * GetInvViewMatrix();

	PreViewTranslation = -ViewOrigin;

	TranslatedViewMatrix = ViewRotationMatrix;
	InvTranslatedViewMatrix = TranslatedViewMatrix.GetTransposed();
	OverriddenTranslatedViewMatrix = FTranslationMatrix(-PreViewTranslation) * ViewMatrix;
	OverriddenInvTranslatedViewMatrix = InvViewMatrix * FTranslationMatrix(PreViewTranslation);

	// Compute a transform from view origin centered world-space to clip space.
	TranslatedViewProjectionMatrix = GetTranslatedViewMatrix() * GetProjectionMatrix();
	InvTranslatedViewProjectionMatrix = GetInvProjectionMatrix() * GetInvTranslatedViewMatrix();
}

具体实现与效果

将这个Custom节点直接连到WorldPositionOffset即可。

//float3 WorldPosition
//float ZClampValue
//float3 ObjectPosition

// const float4x4 localToWorld=Primitive.LocalToWorld;
const float4x4 WorldToView=ResolvedView.TranslatedWorldToView;
const float4x4 ViewToWorld=ResolvedView.ViewToTranslatedWorld;

float3 ViewSpacePosition=INVARIANT(mul(WorldPosition, WorldToView));
float pivortZ=INVARIANT(mul(ObjectPosition, WorldToView)).z;
ViewSpacePosition.z=(ViewSpacePosition.z-pivortZ)/ZClampValue+pivortZ;
return INVARIANT(mul(ViewSpacePosition,ViewToWorld))-WorldPosition;

这里我使用原神中莫娜作为演示模型，使用的是Unlit自发光材质：

原始模型

缩放0.5

缩放0.3

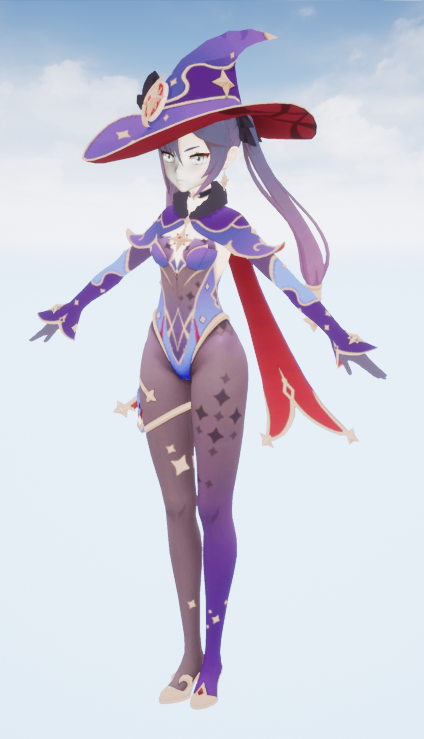

缩放0.2

思考与改进

这个压扁操作本质上为了降低模型的透视效果，使得角色的脸部更加的平面化。但目前这个做法比较粗暴，还有很大的改进空间：

我们只需要调整角色脸面向相机且较为靠近相机的顶点。
透视效果与fov、相机坐标下模型的Z具有线性关系，可以根据这些关系来调整“压扁值”。
调整的方向是鼻子、嘴、眼睛等具有重点轮廓区域。不对脸部进行较大数值的调整，使得阴影不会产生较大的形变。

重新计算法线

IOchair通过Blender晶格变形实现该效果的。而DCC工具中的晶格变形会重建顶点法线。所以我也需要在UE4中实现这个功能。经过404查询，得知在GPU精粹有中解决方法：

微分附近顶点求得法线。
使用雅可比矩阵。

第一种方法比较简单，只需要通过ddx与ddy计算WorldPosition，即可得到切线法线值。第二种方法我会在学习之后补上。

回顾第一种方法时还找到有意思的资料：

通过ddx、ddy与Cross去除平滑法线效果： https://answers.unrealengine.com/questions/29087/disable-terrain-smoothing.html#answer-30100
通过Noise生成世界法线的方法： https://odederell3d.blog/tag/ddy/

PS.晶格变形用的是FreeFormDeformation算法，直接搜索Lattice Deformation是找不到资料的。

3.3.1 视场(Field of View)的影响

先来解释一下视场，视场即FOV，在摄影中指相机可以接收影像的角度范围，也可以称为视野。

由于显示比例的原因，FOV在水平与垂直方向上的数值不同，以下未作说明的情况下默认为水平FOV。

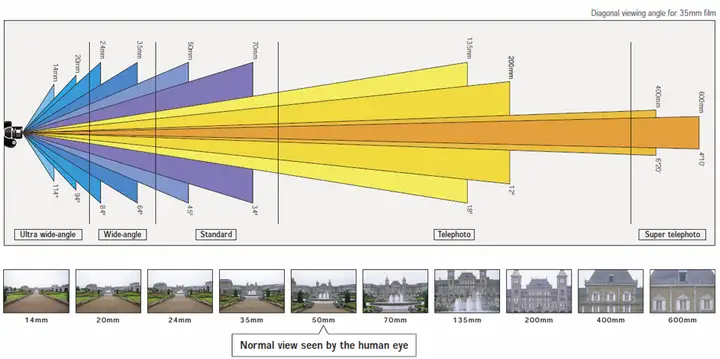

FOV越大视野越宽，透视的变形就越大，下图可以很好的展示这种特征。

How Focal Length Affects Viewing Angle

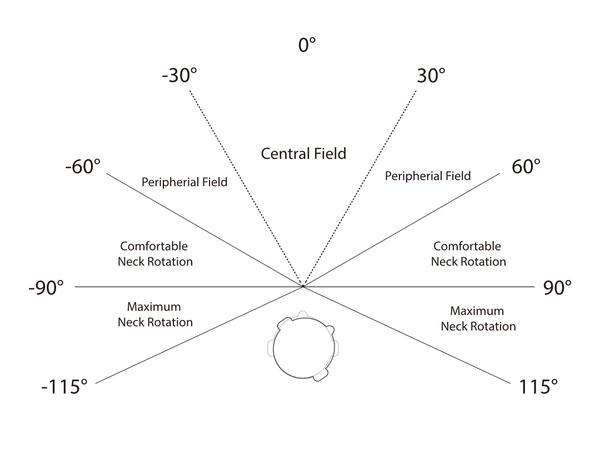

下图是人眼的水平视场的范围示意，±30°是中央视野区域，±60°是双眼水平视场。所以游戏中的FOV也遵循这个规则，能够修改的范围通常都在60 - 120之间。

人眼的水平视场能力(Horizontal Field of View, FOV) 而FOV的高低会很大程度上的会影响角色表现，特别是特写时的面部区域。卡通角色更适用于在较低的FOV中表现效果，而第三人称视角中通常使用到的FOV数值要远大于适合卡通表现的FOV。下面的视频中是 5 - 60 之间的 FOV (Vertical) 变换，可以明显的看出FOV变化时面部轮廓的变形。 5 - 60的 FOV (Vertical)，在16 : 9的显示比例下，换算成水平FOV是 8.88 - 91.52 之间 很多卡通角色的模型在制作时面部正面会选择做扁，一部分原因就是为了抵消高FOV带来的面部轮廓变形。
